6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • Протокол Modbus и Levelmaster
46296-R
U-131205
задать соответствующие значения для 0 % и 100 % выходного
сигнала (выполнить установку).
Для установки вводится давление, например, для уровня при
полной и пустой емкости, см. следующий пример:
2
1
100%
0%
2
m
(78.74
")

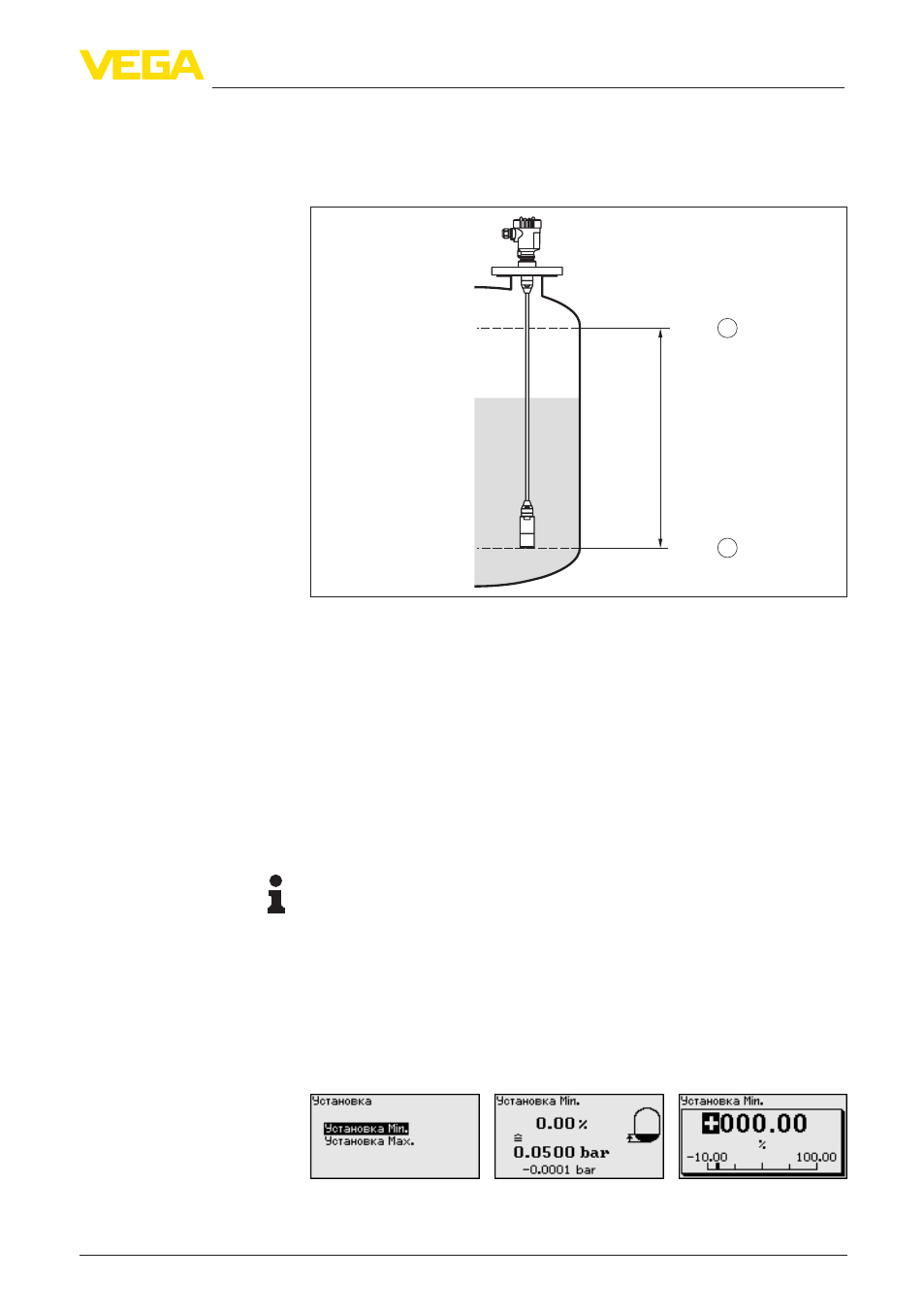

Рис. 20: Пример параметрирования: Установка Min./Max. для измерения
уровня
1 Уровню Min. = 0 % соответствует 0,0 mbar
2 Уровню Max. = 100 % соответствует 196,2 mbar
Если эти значения неизвестны, то установку можно выполнить,
например, с уровнями 10 % и 90 %. Исходя из этих данных,
затем рассчитывается собственно высота уровня.
Для выполнения установки Min./Max. фактический уровень
не имеет значения: такая настройка всегда осуществляется
без изменения уровня и может проводиться еще до монтажа
прибора на месте измерения.
Примечание:
Если интервалы установки превышены, то введенное значение
не будет принято. Редактирование можно отменить клавишей
[ESC] или исправить значение в пределах интервала установки.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Начальная установка и
подтвердить нажатием [OK]. Клавишей [->] выбрать меню
"Установка", затем "Установка Min" и подтвердить нажатием
[OK].
Начальная установка -
Установка Min - Уровень
