10 .6 Конфигурация типичного хоста Modbus
Fisher ROC 809
Схема подключения
+
+
p
ow
er
su
pp
ly
MO
DBU
S
D0
D1
IS GN D
U
S
B
B
COM
Z
Y
A
(Rx/Tx -)
(Rx/Tx +)
1
2
3
1
3
4
5
2
o
ff
o
n
(
)
( )
(-)
(-)
+8 +30 Vdc to
GND

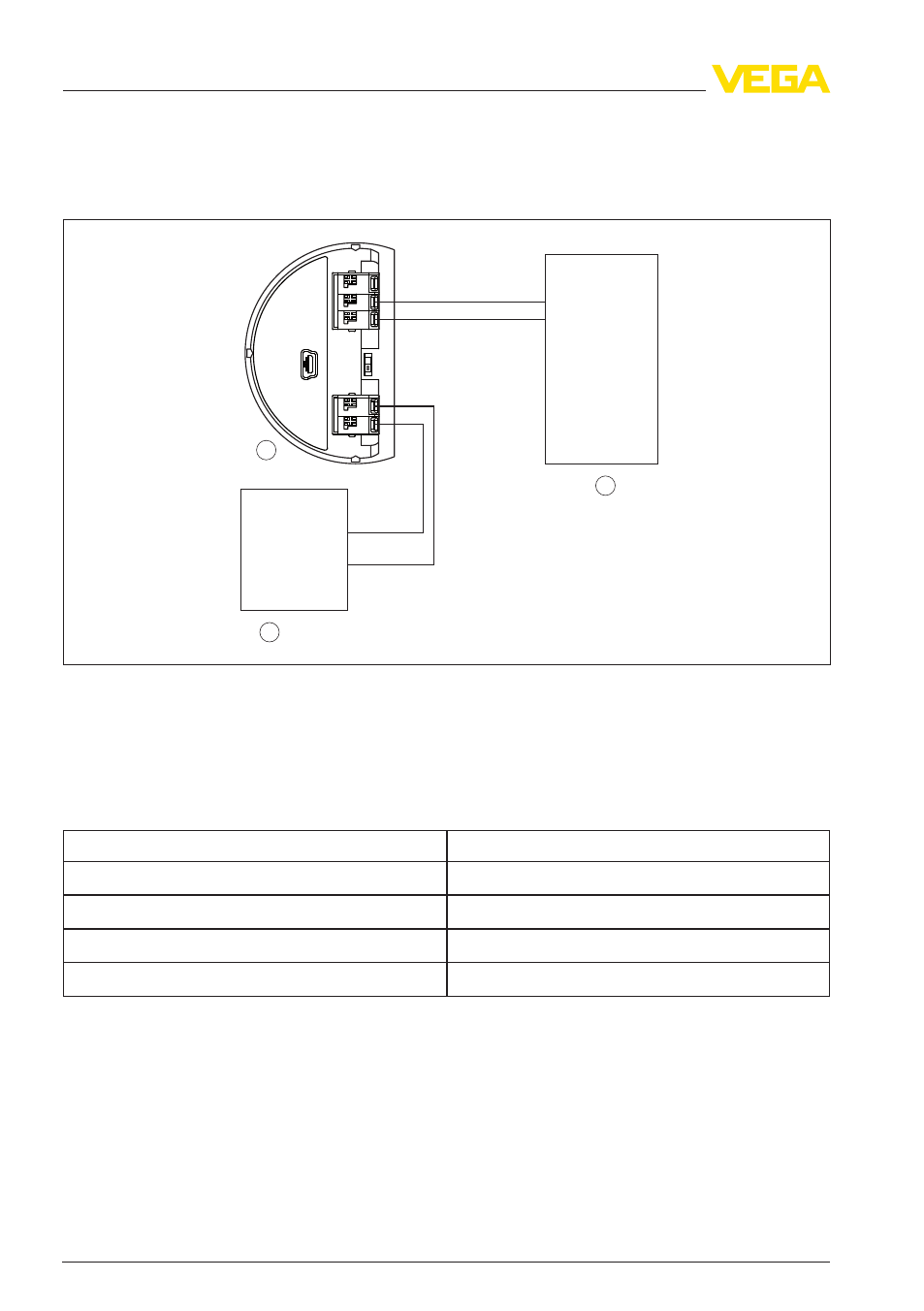

Рис. 45: Подключение VEGAPULS 62 к RTU Fisher ROC 809
1 VEGAPULS 62
2 RTU Fisher ROC 809
3 Питание
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 0
RTU Data Type Conversion Code 66
Input Register Base Number 0
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS
62.
Поэтому для RTU Fisher ROC 809 как адрес регистра должен быть задан адрес 1300.
