распределителю должны быть связаны между собой и через
керамический конденсатор (напр., 1 нФ, 1500 В) соединены с
потенциалом "земли". Тем самым подавляются низкочастотные
уравнительные токи, но сохраняется защитный эффект против
высокочастотных помех.
5
.2
Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и интерфейсному
адаптеру осуществляется через контактные штырьки в корпусе.
Выполнить следующее:
1
Отвинтить крышку корпуса.
2
Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3
Ослабить гайку кабельного ввода.
4
Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5
Вставить кабель в датчик через кабельный ввод.

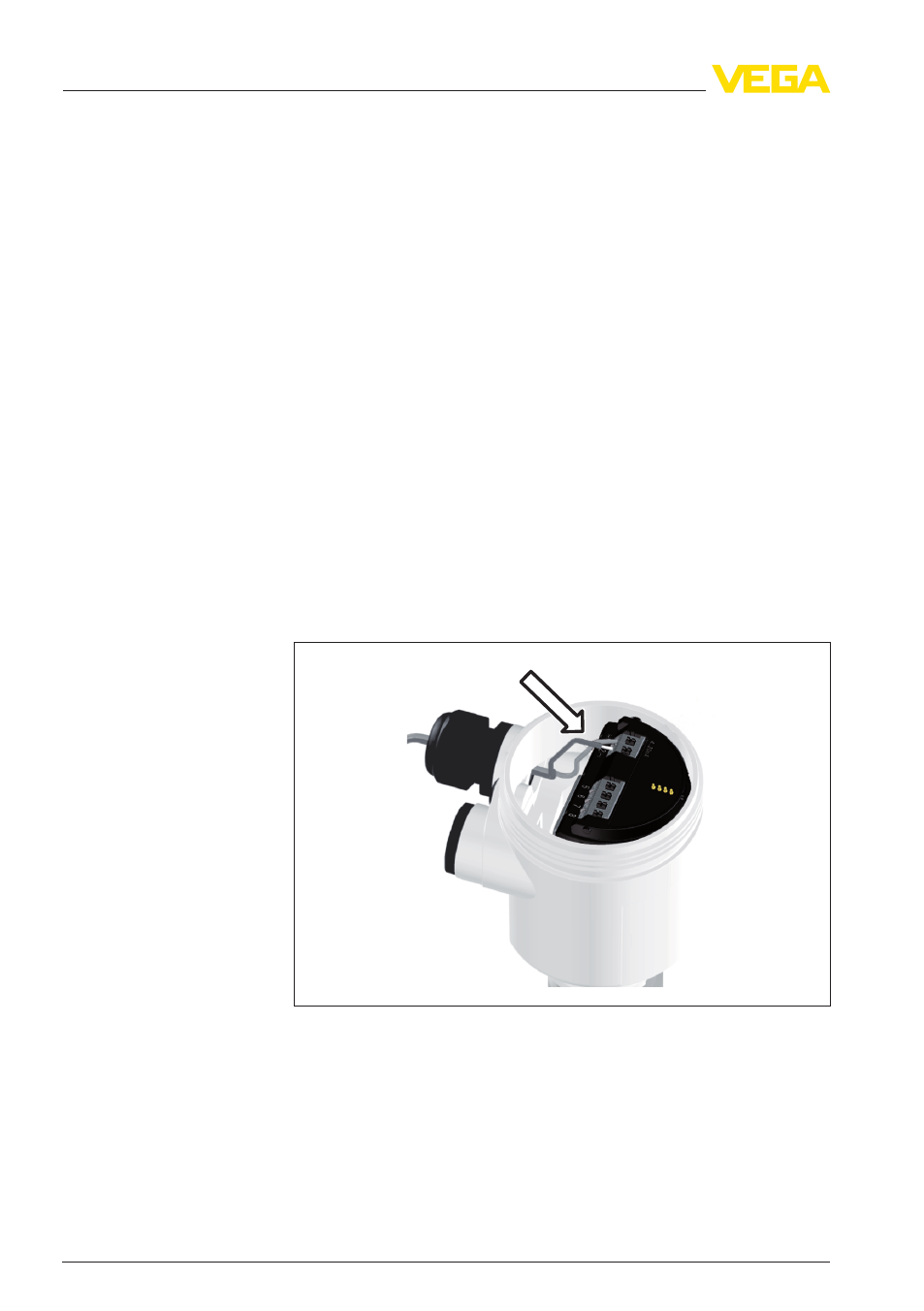

Рис. 19: Подключение: шаги 5 и 6
6
Концы проводов вставить в контакты в соответствии со
схемой подключения.
Техника подключения
Порядок подключения
28
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
5 Подключение к источнику питания и шинной системе
