5 Подключение к источнику питания
VEGABAR 81 • Ведомый датчик для электронного дифференциального давления
45049-R
U-131107
5 6 7 8
4
2
1
Master

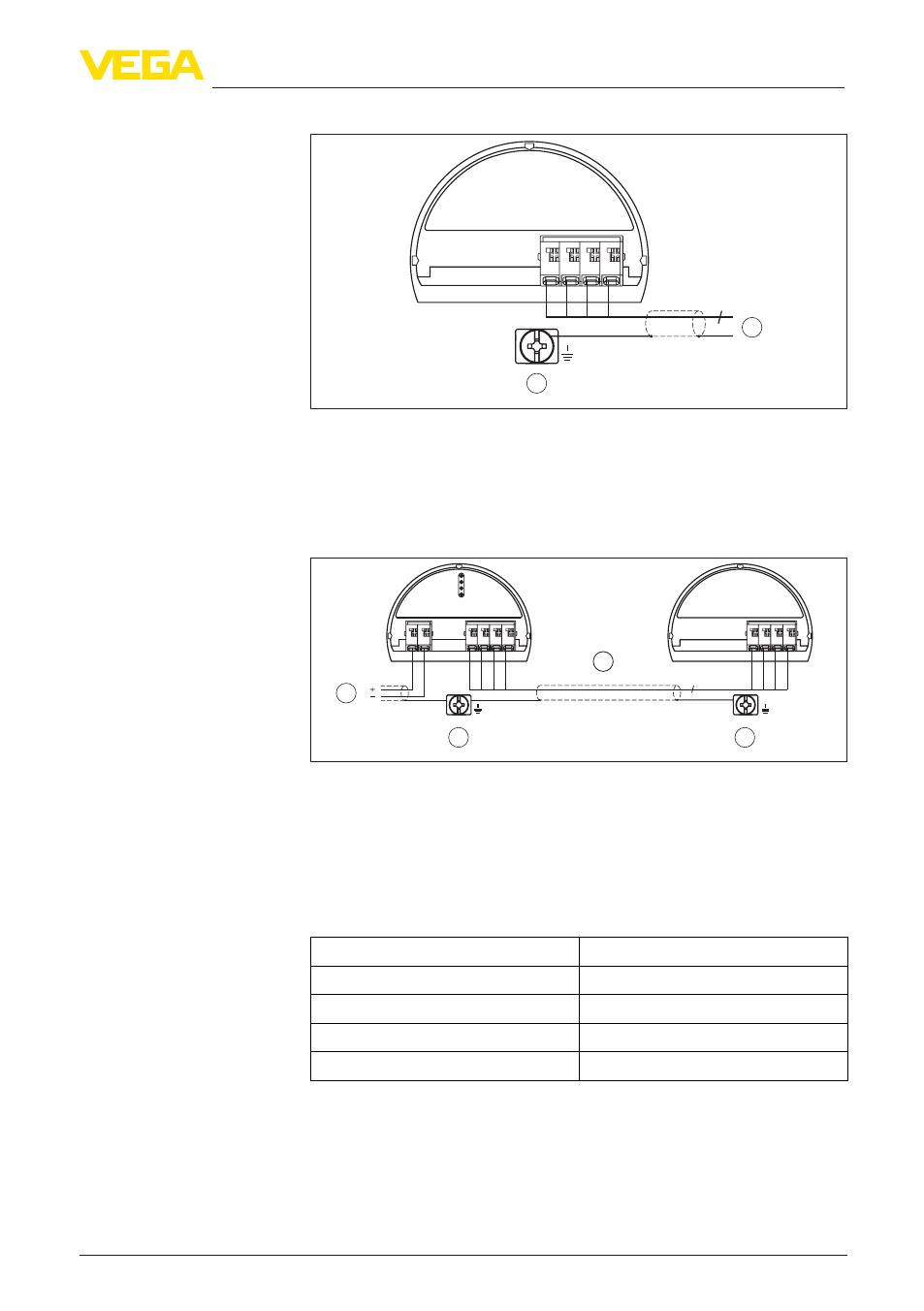

Рис. 20: Схема подключения ведомого датчика VEGABAR 81
1 К датчику
2 Клемма заземления для подключения экрана кабеля
2)
5.5 Пример подключения
5 6 7 8
4
2
3
1
4
5
1
2
+
( )
(-)
6 7 8
4...20mA
Рис. 21: Пример подключения ведомого датчика (Slave) VEGABAR 81
1 VEGABAR 81
2 VEGABAR 81 - ведомый датчик (Slave)
3 Соединительный кабель
4 Токовая цепь питания и сигнала VEGABAR 81
Соединение между VEGABAR 81 и ведомым датчиком VEGABAR
81 выполняется через стандартный кабель согласно таблице:
VEGABAR 81
Ведомый датчик (Slave)
Клемма 5
Клемма 5
Клемма 6
Клемма 6
Клемма 7
Клемма 7
Клемма 8
Клемма 8
Отсек электроники и
подключения
Пример подключения
ведомого датчика
(Slave)
2)
Сюда подключить экран, клемму заземления на внешней стороне кор-
пуса соединить с "землей" в соответствии с действующими нормами.
Обе клеммы гальванически связаны.
