4 Монтаж
VEGABAR 81 • Ведомый датчик для электронного дифференциального давления
45049-R
U-131107
У устройств с газонепроницаемой втулкой (второй линией
защиты) рабочий узел полностью герметизирован. Применяется
измерительная ячейка абсолютного давления, поэтому
вентиляция не требуется.
1
1

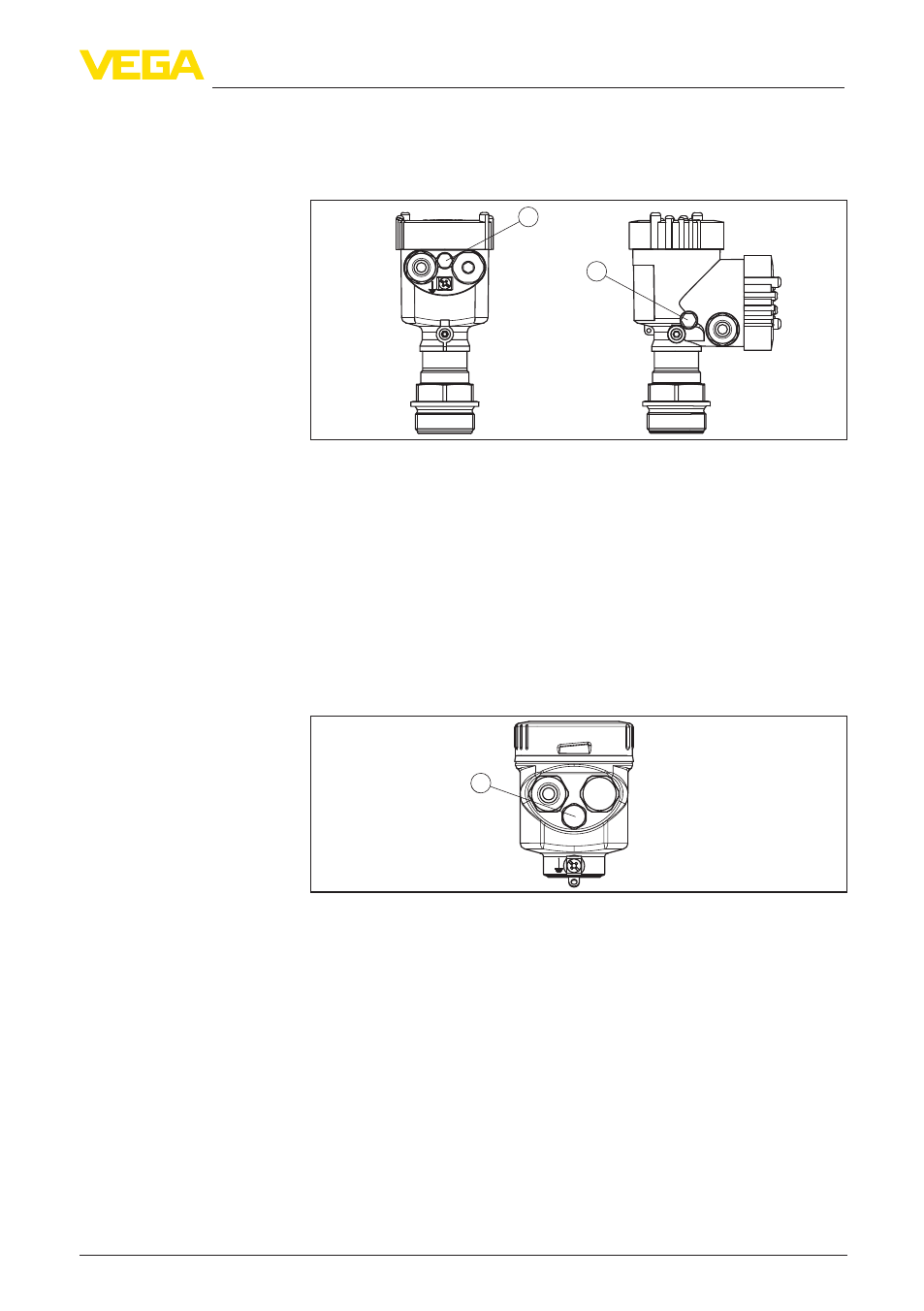

Рис. 7: Положение фильтрующего элемента - газонепроницаемая втулка
1 Фильтрующий элемент
Для измерительных диапазонов относительного давления
давление окружающей среды регистрируется опорным датчиком
в электронике и компенсируется.
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
1
Рис. 8: Положение фильтрующего элемента - исполнение IP 69K
1 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Комбинация Master - Slave
В принципе, допускаются все комбинации датчиков в пределах
типа VEGABAR 80. При этом должны выполняться следующие
условия:
•
Конфигурация ведущего датчика (Master) применима для
электронного дифференциального давления.
•
Оба датчика предназначены для идентичного типа давления,
т.е. для относительного/относительного или абсолютного/
абсолютного давления.
Устройства в исполне-
нии IP 69K
