4 Монтаж
VEGABAR 81 • Протокол Modbus и Levelmaster
46293-R
U-131205
Для измерительных диапазонов относительного давления
давление окружающей среды регистрируется опорным датчиком
в электронике и компенсируется.
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
1

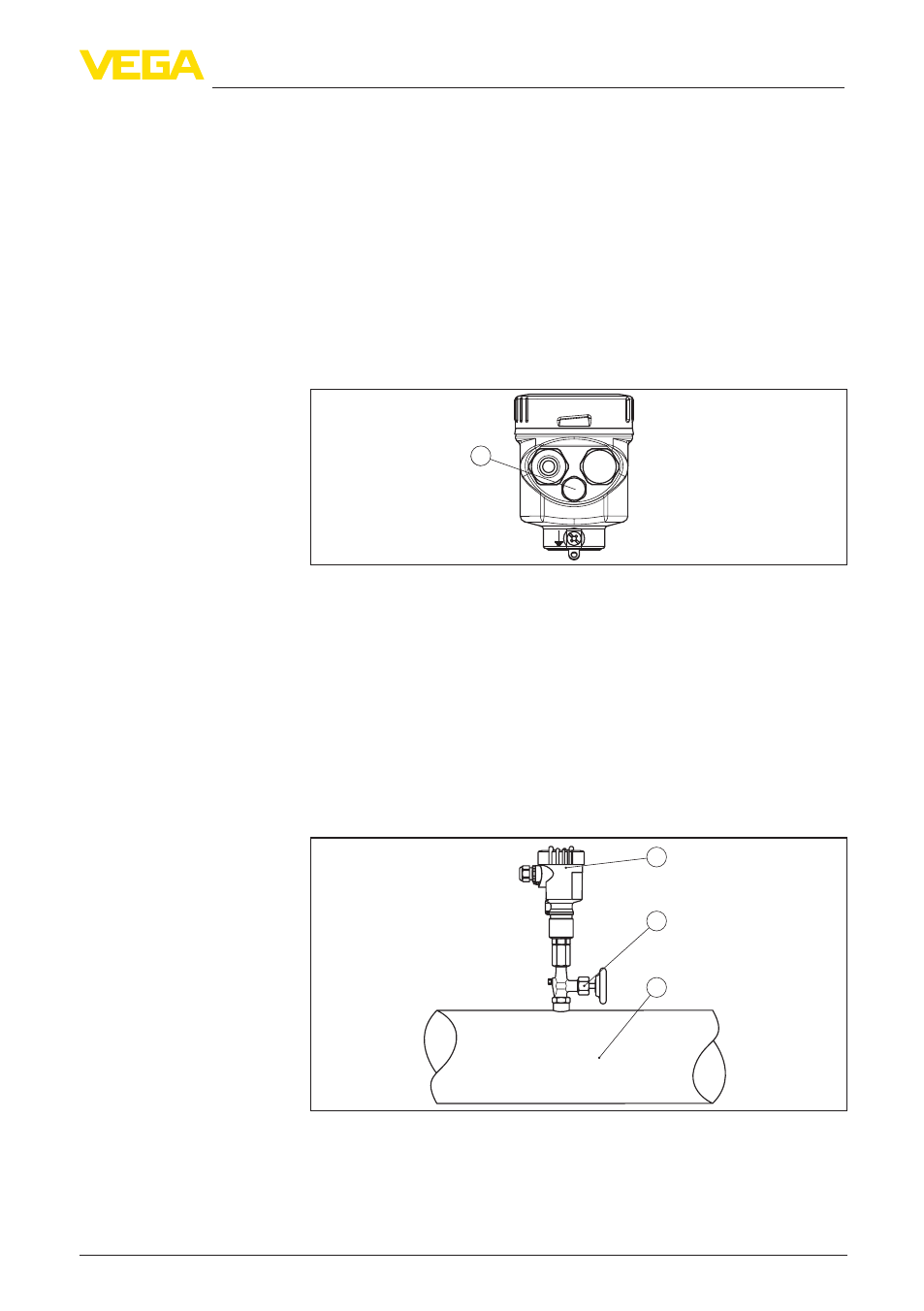

Рис. 8: Положение фильтрующего элемента - исполнение IP 69K
1 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение давления
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать выше места измерения
В этом случае возможный конденсат будет стекать в рабочую
линию.
1
2
3
Рис. 9: Измерительная схема для измерения давления газов в
трубопроводах
1 VEGABAR 81
2 Запорный вентиль
3 Трубопровод
Устройства в исполне-
нии IP 69K
Схема установки для
измерения на газах
