10 Приложение
VEGAPULS SR 68 • Протокол Modbus и Levelmaster
41371-R
U-130731
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

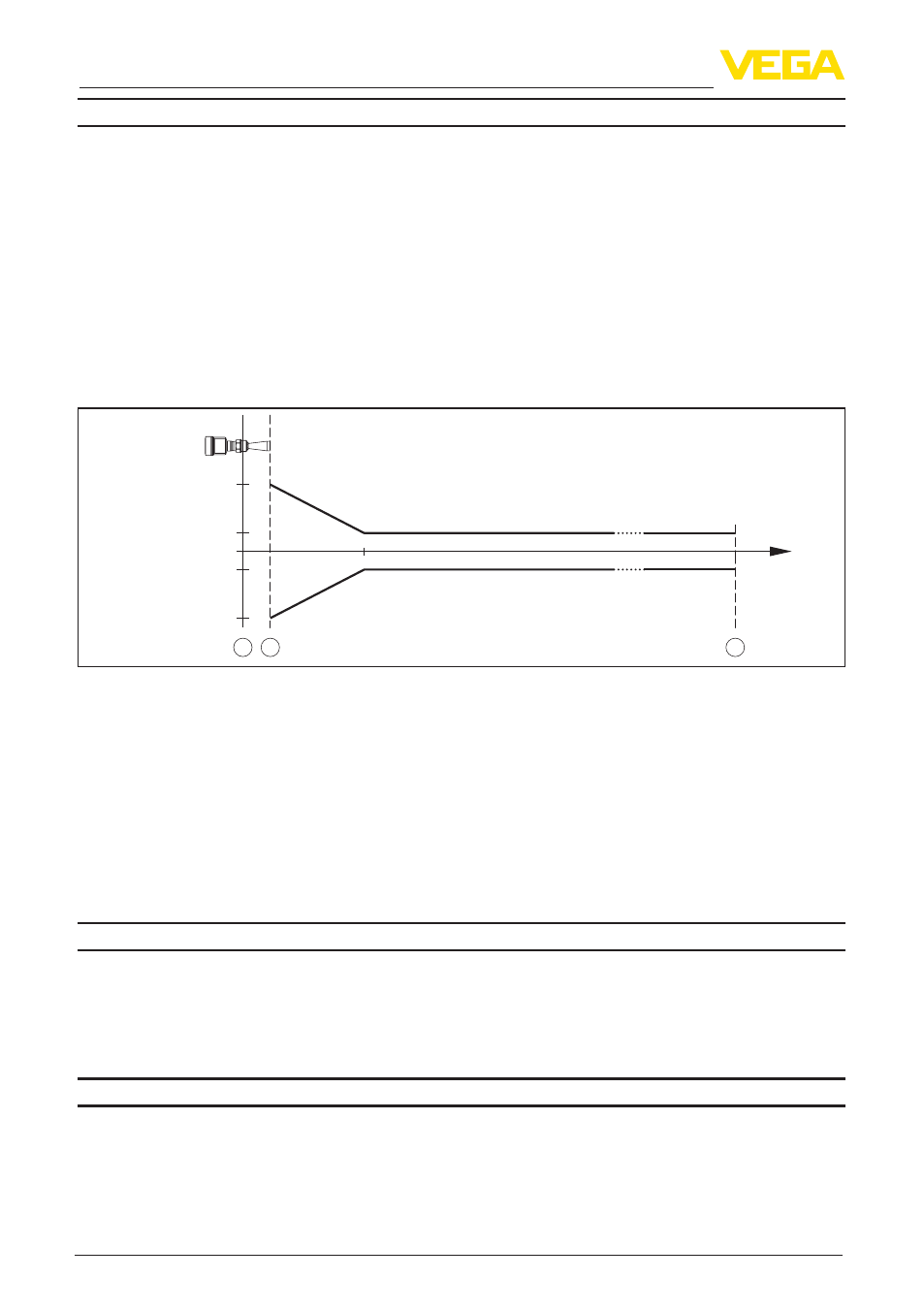

Рис. 51: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Погрешность измерения под влияни-
ем ЭМС
≤ ±30 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
