9 Приложение
VEGASWING 66 • - двухпроводный
43758-R
U-130417
VEGASWING 66, исполнение без удлинения
41
ø 33,7 mm
(1.33")
ø 33,7 mm
(1.33")
G 1, 1 NPT
40 mm (1.57"
)
74 mm (2.91"
)
320 mm (12.60"
)
40 mm (1.57"
)
74 mm (2.91"
)
323 mm (12.72"
)
1
DN50 PN40

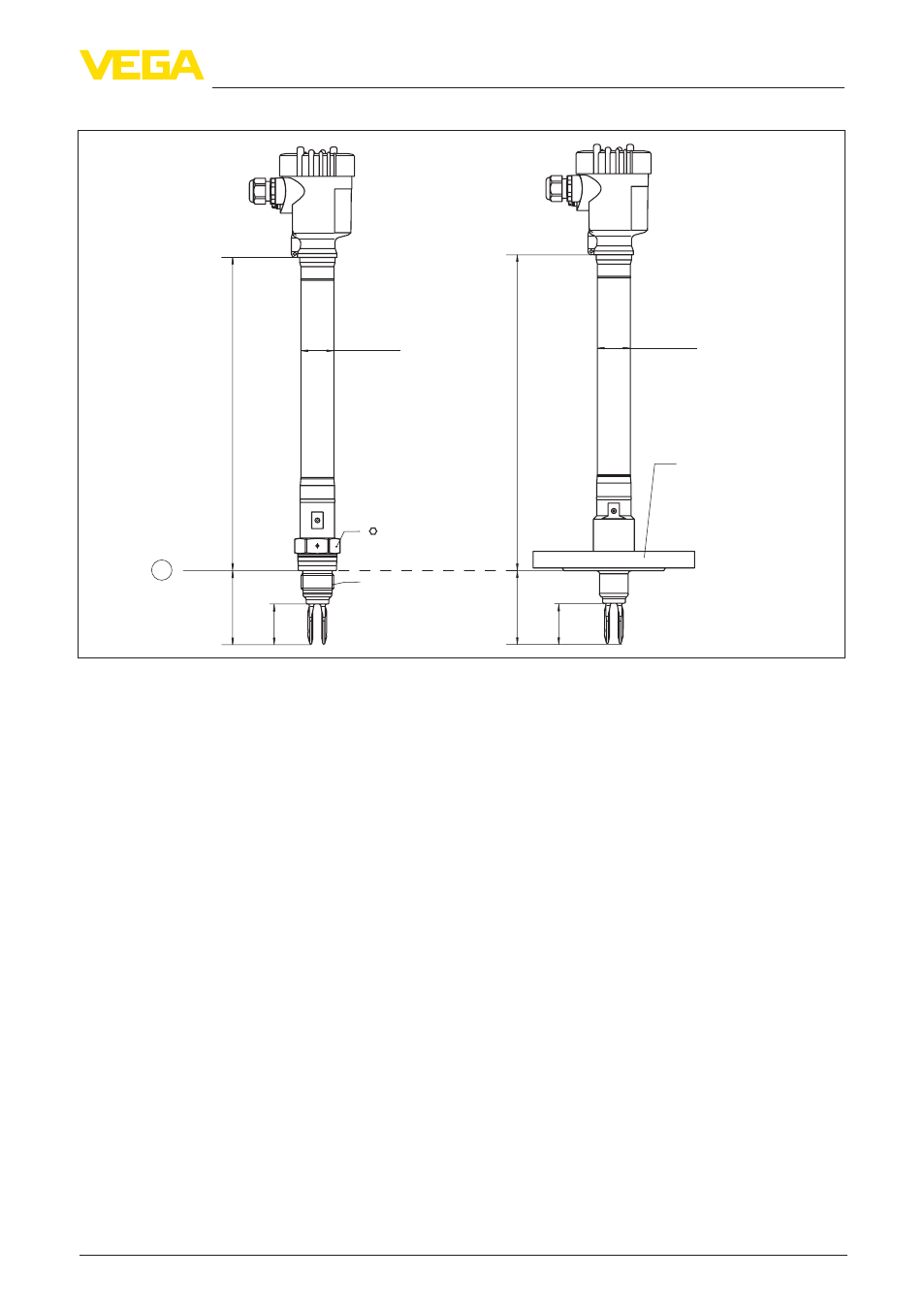

Рис. 55: VEGASWING 66, исполнение без удлинения
1 Уплотнительная поверхность
