6 Пуск в эксплуатацию
VEGASWING 66 • - двухпроводный
43758-R
U-130417
6.2 Элементы настройки
4
1
5
3
2
6
Z

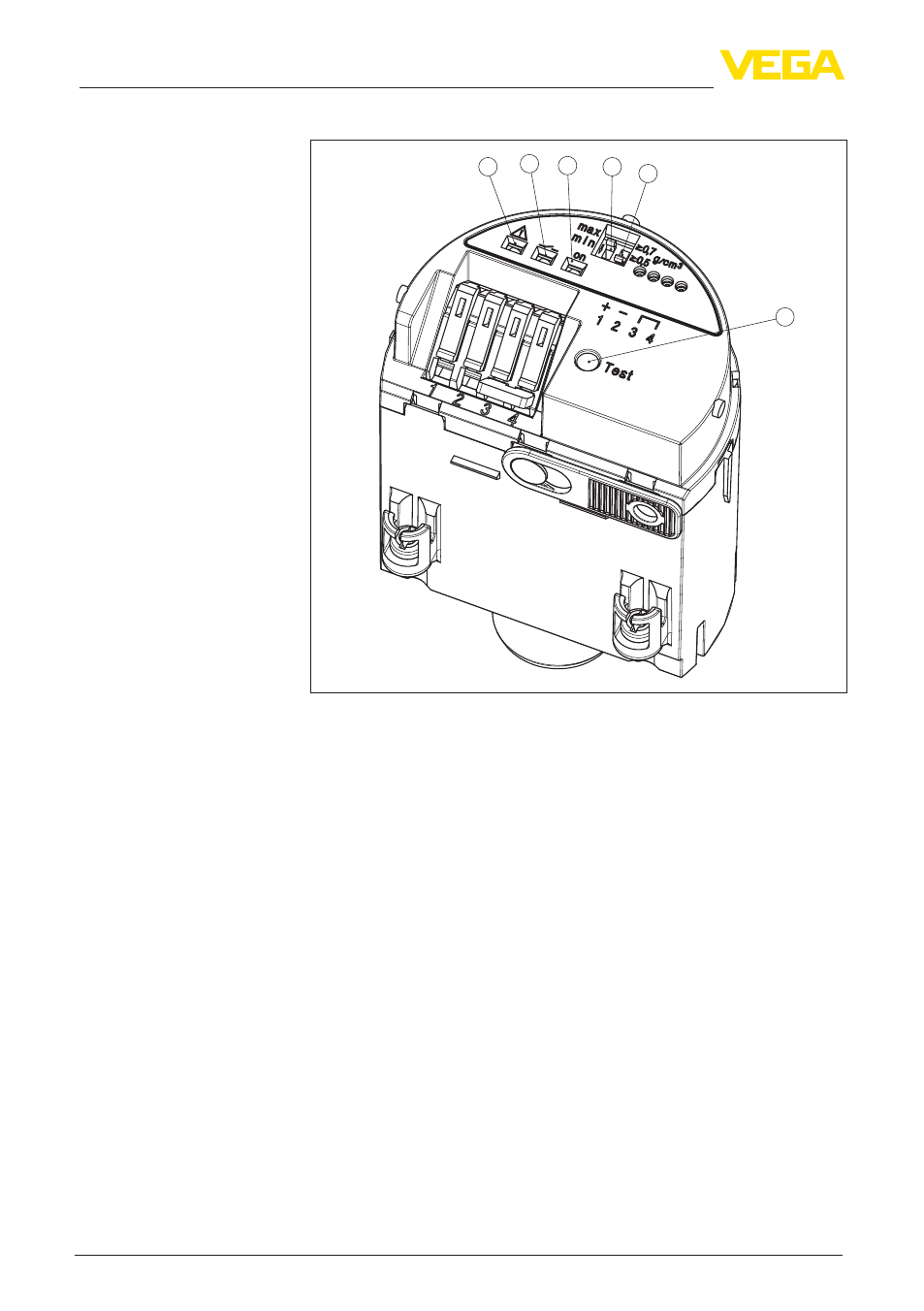

Рис. 14: Блок электроники - двухпроводный выход
1 Красный индикатор (светодиод)
2 Желтый индикатор (светодиод)
3 Зеленый индикатор (светодиод)
4 DIL-переключатель режимов работы
5 DIL-переключатель установки чувствительности
6 Тестовая кнопка
Устройство контролирует частоту вибрации, температуру
электроники и внутренние функции устройства.
•
Горит красный светодиод = неисправность
•
Реакция на выходе
Светодиодный индикатор состояния переключения.
Переключателем режимов работы (4) можно изменить
состояние переключения и вместе с ним функцию светодиодного
индикатора состояния переключения.
•
Желтый световой индикатор горит = 8 mA
•
Желтый световой индикатор не горит = 16 mA
•
Горит зеленый светодиод = рабочее напряжение включено
Светодиодный индика-
тор (1) - состояние неис-
правности (красный)
Светодиодный индика-
тор (2) - состояние пере-
ключения (желтый)
Светодиодный индика-
тор (3) - рабочий режим
(зеленый)
