Схема соединений – Инструкция по эксплуатации Kenwood DVF-5400
Страница 11
11

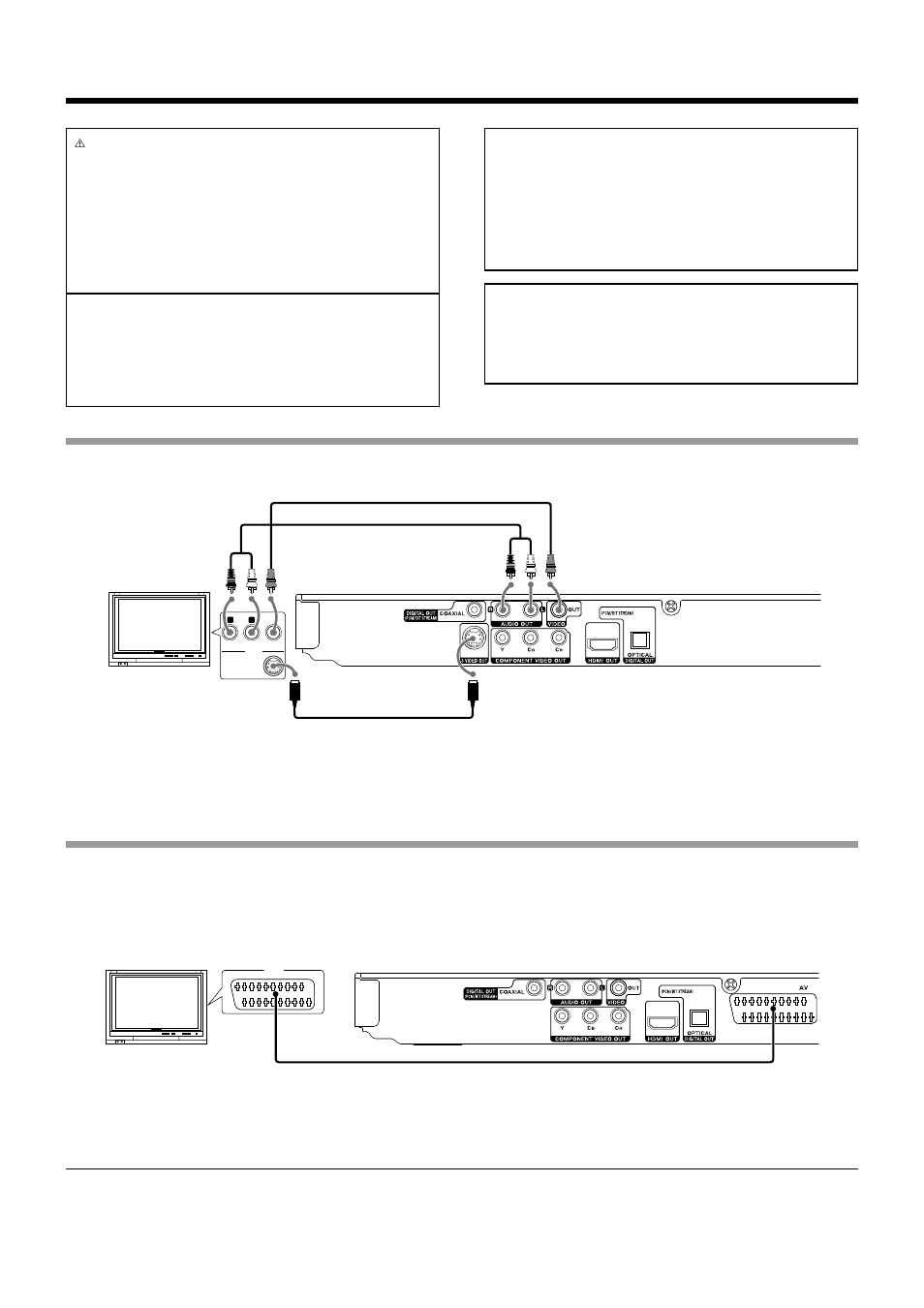

Схема соединений
Подключение к телевизору с разъемом СКАРТ (для Европы)
Подключение к телевизору с композитным видеовходом или входом S-video
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следующие меры предо-
сторожности. Недостаточное рассеяние тепла может привес-
ти к перегреву проигрывателя и возникновению неисправно-
стей или огня.
- Не ставьте на проигрыватель предметы, которые будут препятствовать
рассеянию тепла.
- Оставляйте вокруг проигрывателя свободное пространство.
Сверху: 50 см и более
Сбоку: 10 см и более
Сзади: 10 см и более
Устанавливайте проигрыватель так, чтобы сетевая розетка
была легко доступна, и в экстренных случаях немедленно
отключайте сетевой шнур от сетевой розетки. Обратите вни-
мание на то, что после нажатия на сетевую кнопку питание
проигрывателя не отключается полностью. Чтобы полностью
отключить проигрыватель, необходимо отсоединить сетевой
шнур от сетевой розетки.
Предупреждение по подключению
Не подключайте сетевой шнур к электрической сети до тех
пор, пока не будут выполнены все прочие соединения. Перед
отключением кабелей нажмите сетевую кнопку, чтобы выклю-
чить проигрыватель, и отсоедините сетевой шнур от сети.
Сбой микрокомпьютера
Если проигрыватель работает неправильно или на дисплее
появляется неправильная информация, хотя все подключе-
ния выполнены правильно, выполните сброс параметров мик-
рокомпьютера, как описано в разделе «Сброс параметров
микрокомпьютера» (см.стр.32).
INPUT
AUDIO
VIDEO
R
L
S VIDEO
INPUT
SCART
Телевизор
Видеокабель
Аудиокабель
Пример задней панели (для Австралии)
* Кабель S-video (приобретается
дополнительно) (кроме Европы)
* Подключайте или только композитный видеокабель,
или только кабель S-video.
См.раздел «Выбор сигнала на выходе на телевизор (только для Европы)» - см.стр.17.
Телевизор
Пример задней панели (для Европы)
* Кабель с разъемом СКАРТ (приобретается дополнительно)
Замечание:
Убеждайтесь в том, что DVD-проигрыватель подключен к телевизору напрямую, а не через видеомагнитофон. В противном случае
изображение с DVD-проигрывателя будет искажено системой защиты от копирования.
