3 .2 Размеры
KV 31 - для горизонального монтажа датчика
279 mm (10.98")
L
490 mm (19.29")
258 mm (10.16")
1
2
3
d

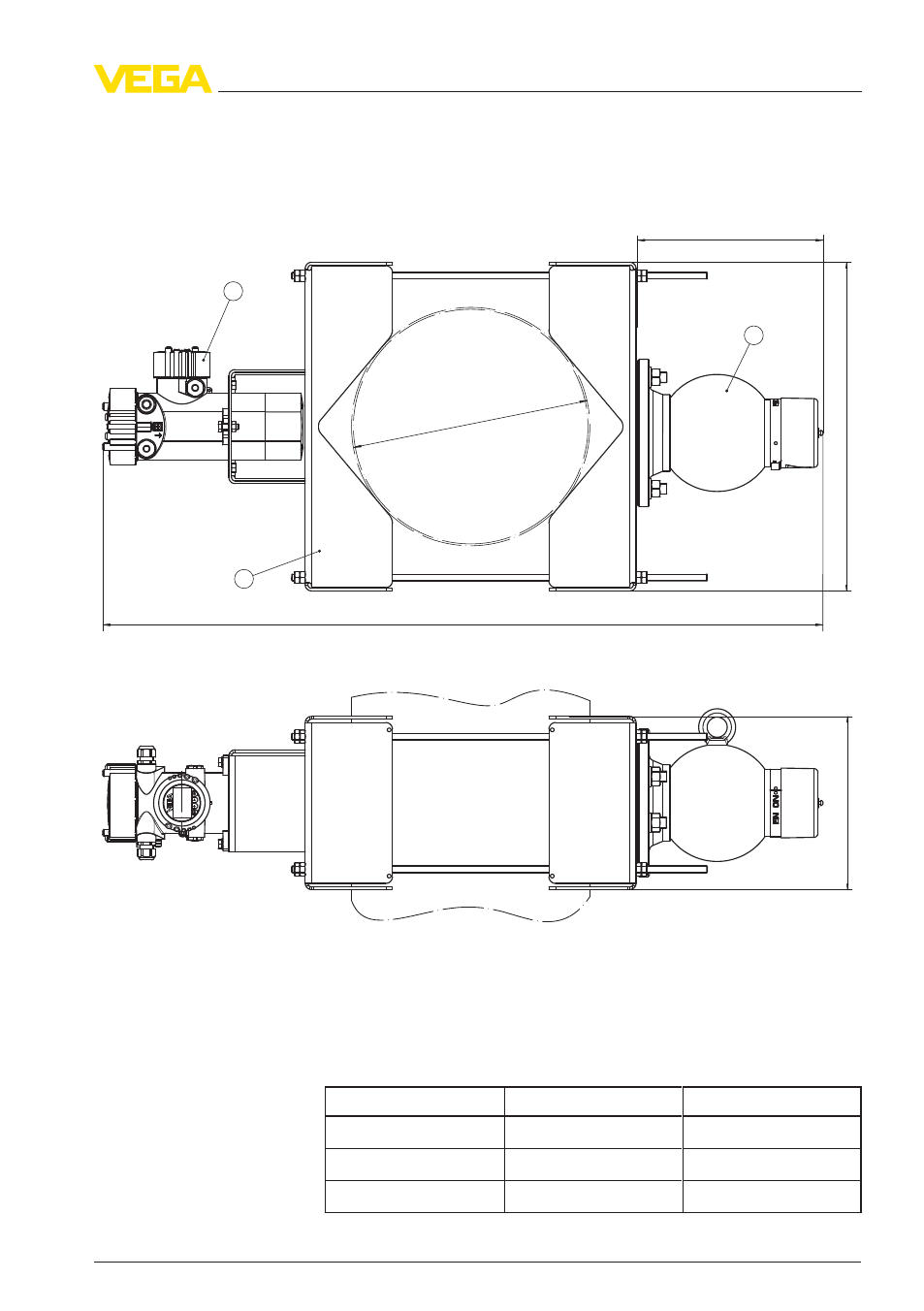

Рис. 5: Зажимное приспособление для горизонтально монтируемого датчика
1
Датчик уровня MINITRAC
2 Зажимное приспособление - KV 31
3 Защитный держатель VEGASOURCE
L
= Общая длина измерительной установки (см. следующую таблицу)
d
= Диаметр трубы (см. следующую таблицу)
Труба DN (дюйм) Диаметр трубы (d) Общая длина (L)
DN 200 mm (8 in) ø 219,1 mm (8.63 in) 896 mm (35.28 in)
DN 250 mm (10 in) ø 273 mm (10.75 in) 967 mm (38.07 in)
DN 300 mm (12 in) ø 323,8 mm (12.75 in) 1033 mm (40.67 in)
Зажимное приспособление KV 31 • Защитный держатель источника SE 9
