В комплект поставки KV 31 входят следующие части.
1
2
3
4
6
5
7
8

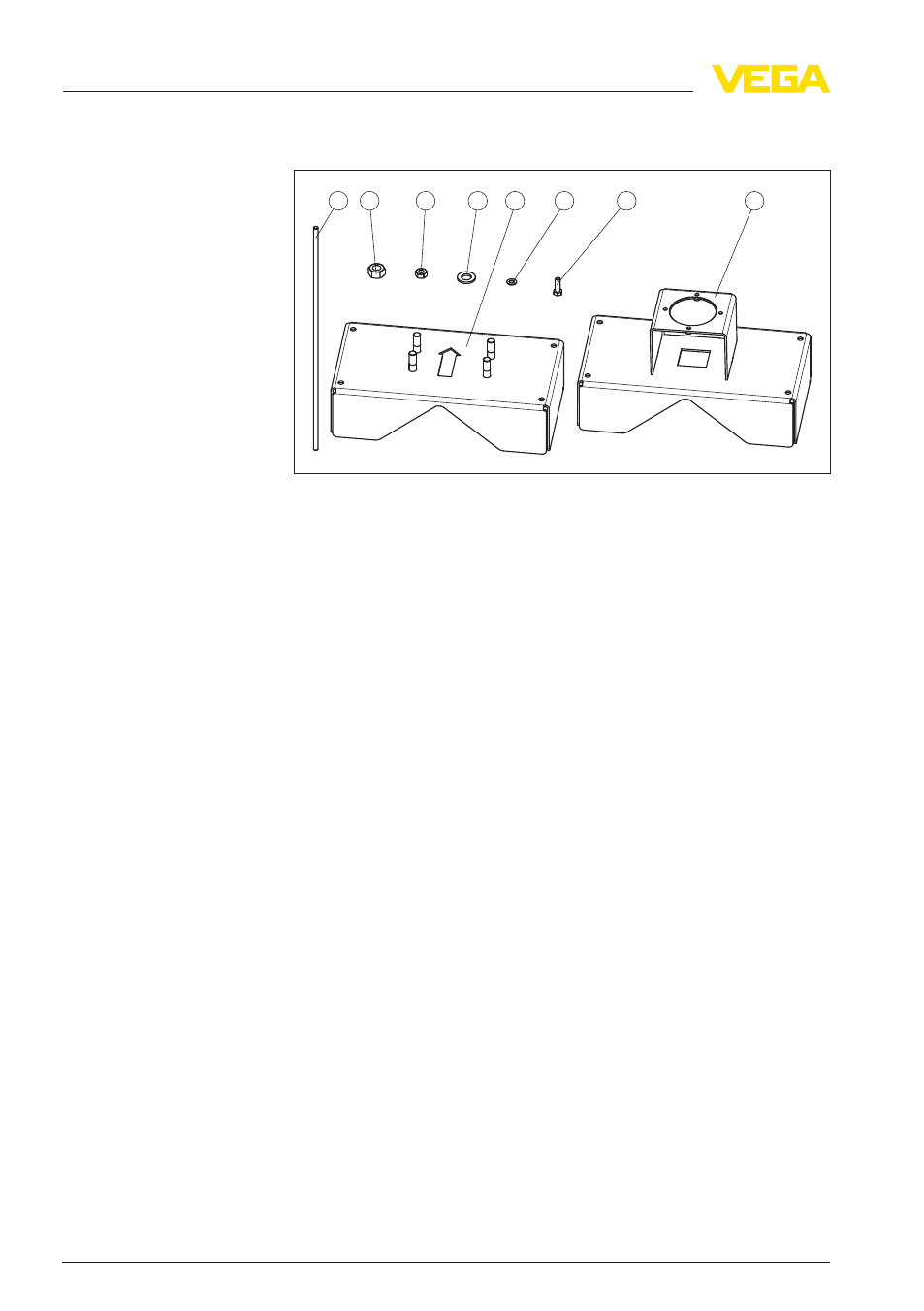

Рис. 2: Зажимное приспособление KV 31 для труб, просвечиваемых под
прямым углом - горизонтальный монтаж датчика
1
Резьбовая штанга M10 x 620 мм (M10 x 42.41 in) - 4 шт.
2
Гайка шестигранная M16 - 4 шт.
3
Гайка шестигранная M10 - 16 шт.
4
Прокладочная шайба для M16 - 4 шт.
5
Зажим - сторона держателя источника (VEGASOURCE 31) - 1 шт.
6
Прокладочная шайба для M10 - 8 шт.
7
Винт с шестигранной головкой M8 - 2 шт.
8
Зажим - сторона датчика (MINITRAC) - 1 шт.
Комплект поставки
4
Зажимное приспособление KV 31 • Защитный держатель источника SE
1
Описание изделия
