11 Приложение
VEGAPULS 66 • Протокол Modbus и Levelmaster
41366-R
U-121123
3
4
2
1

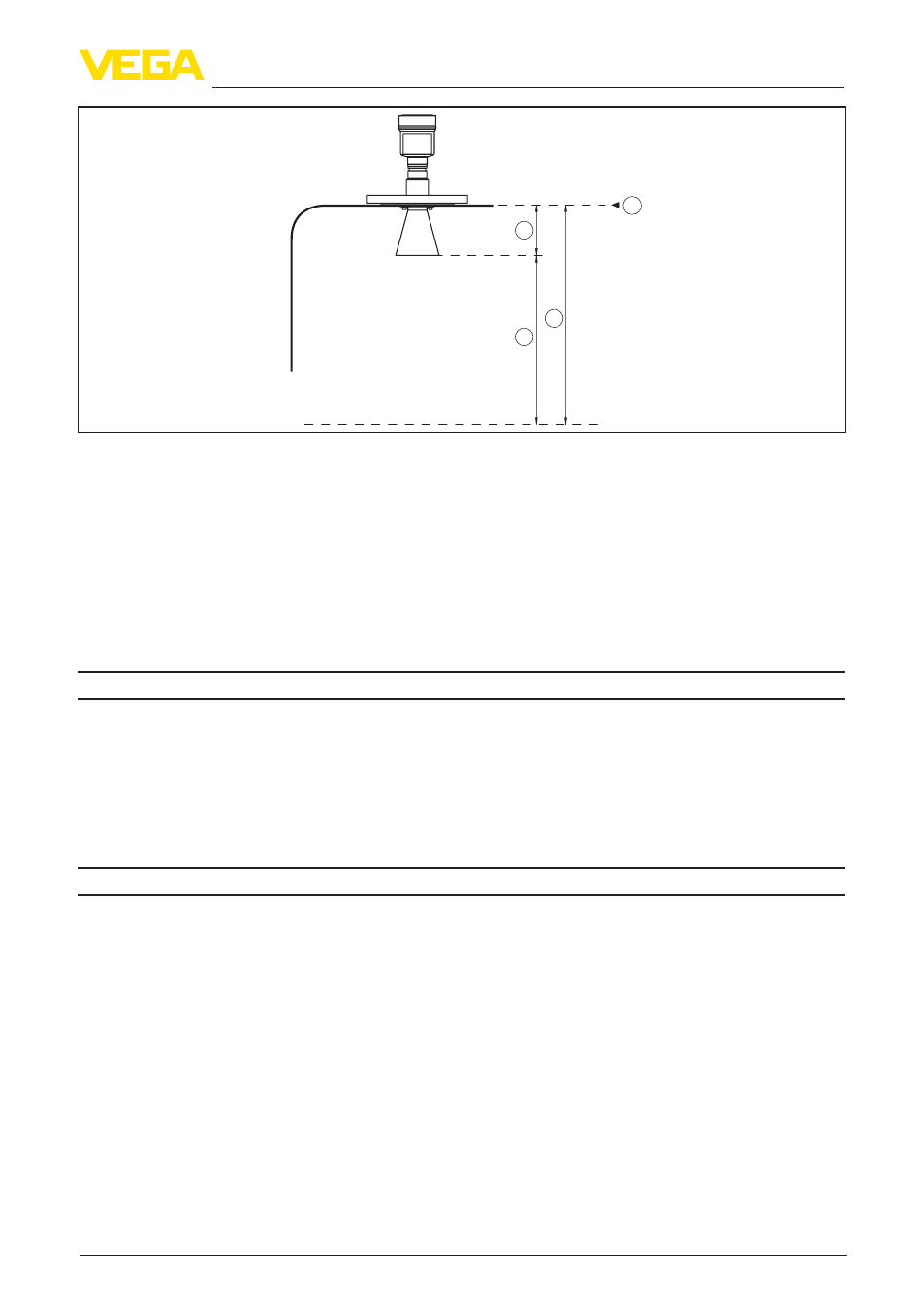

Рис. 44: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Рекомендуемый диапазон измерения
Ʋ Фланец DN 150, 6"
до 15 м (49.21 ft)
Ʋ Фланец DN 250, 10"
до 20 м (65.62 ft)
Выходная величина
Выход
Ʋ физический слой
Цифровой выходной сигнал по стандарту EIA-485
Ʋ Данные спецификации шины
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Протоколы
Modbus RTU, Modbus ASCII, Levelmaster
Макс. скорость передачи
9,6 Кбит/с
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
