17
4 Монтаж
VEGAPULS 66 • Протокол Modbus и Levelmaster
41366-R
U-121123

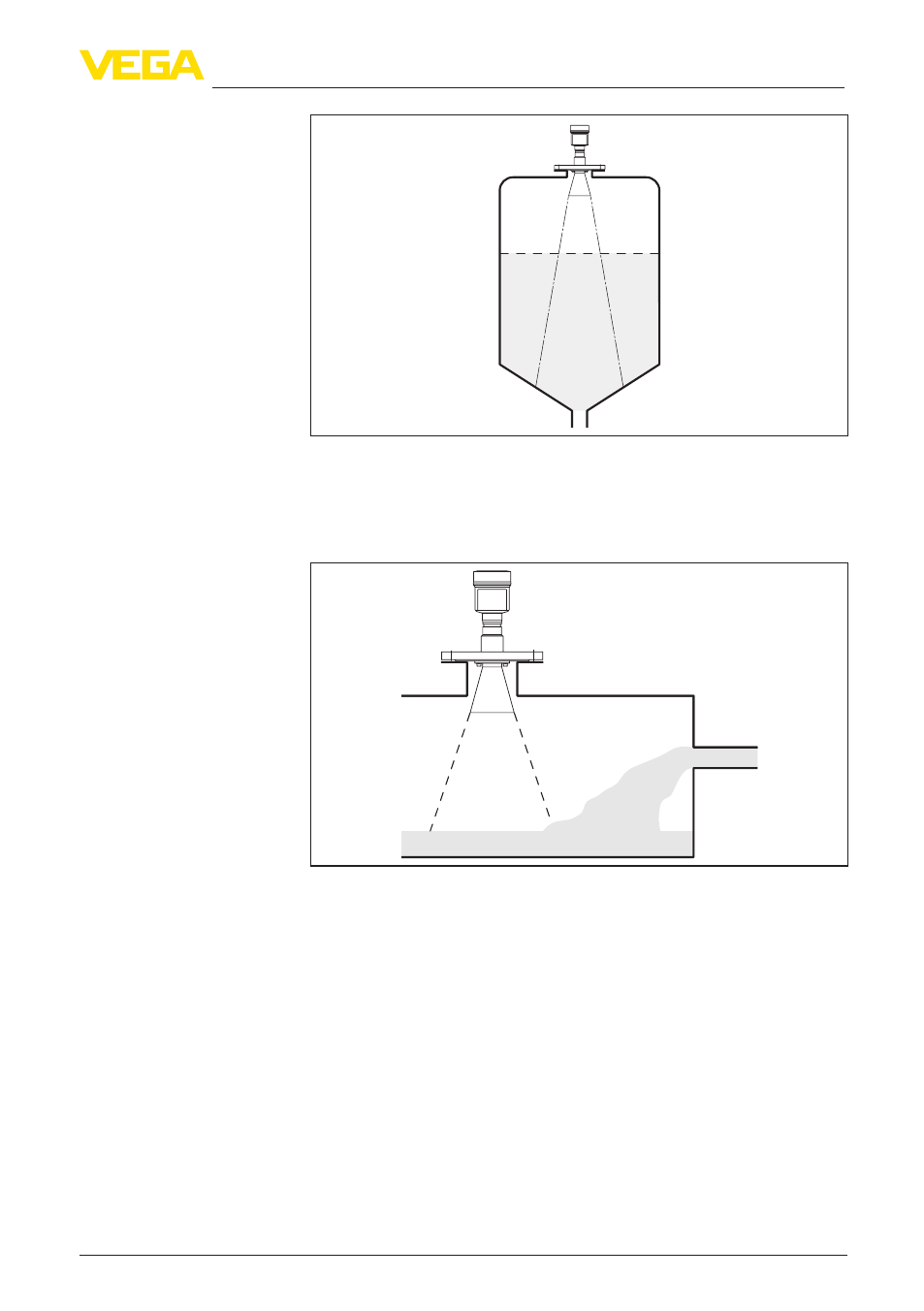

Рис. 8: Емкость с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 9: Монтаж радарного датчика при втекающем продукте
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4 in).
Втекающий продукт
Патрубок
