61
11 Приложение
VEGAPULS 65 • HART и аккумуляторный блок
40932-R
U-121123
VEGAPULS 65, резьбовое исполнение
41 mm (1.61"
)
ø 40 mm
(1.58")
ø 33 mm
(1.30")
ø 33 mm
(1.30")
82 mm (3.23"
)
415 mm (16.34"
)
120 mm (4.72"
)
270 mm (10.63"
)
565 mm (22.25"
)
70 mm (2.76"
)
352 mm (13.86"
)
G1½A / 1½ NPT
PVDF:
1.4435:
G1½A / 1½ NPT
2
1
22 mm (0.87"
)
SW 50 mm
(1.97")
22 mm (0.87"
)
SW 46 mm (1.81")
SW 50 mm (1.97")

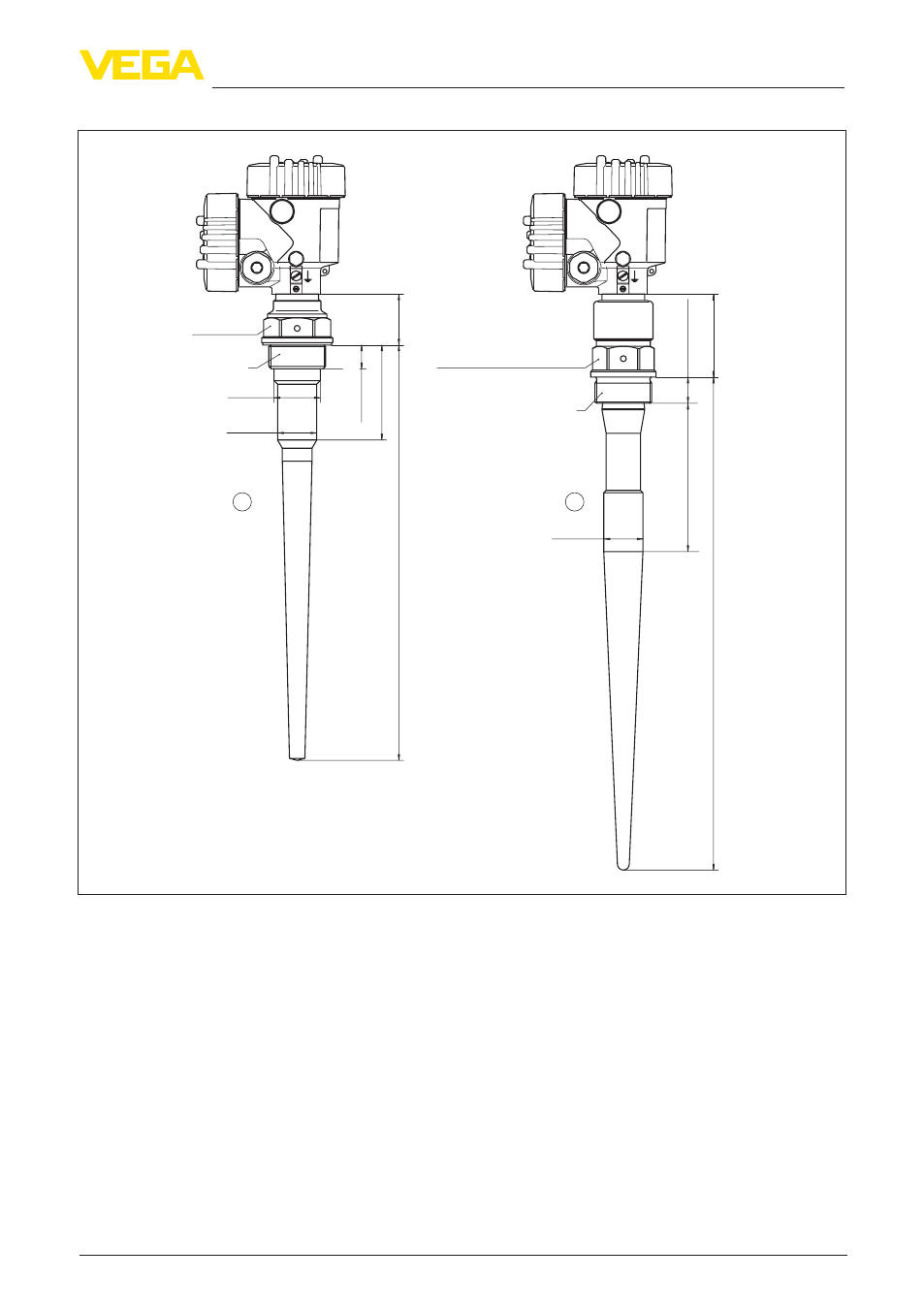

Рис. 40: VEGAPULS 65, резьбовое исполнение
1 Резьба и шестигранник PVDF для патрубков высотой 50 мм (неактивная длина 82 мм)
2 Резьба и шестигранник PVDF или 316L для патрубков высотой 100 мм (неактивная длина 120 мм) или
250 мм (неактивная длина 270 мм)
