16
4 Монтаж
VEGAPULS 65 • HART и аккумуляторный блок
40932-R
U-121123

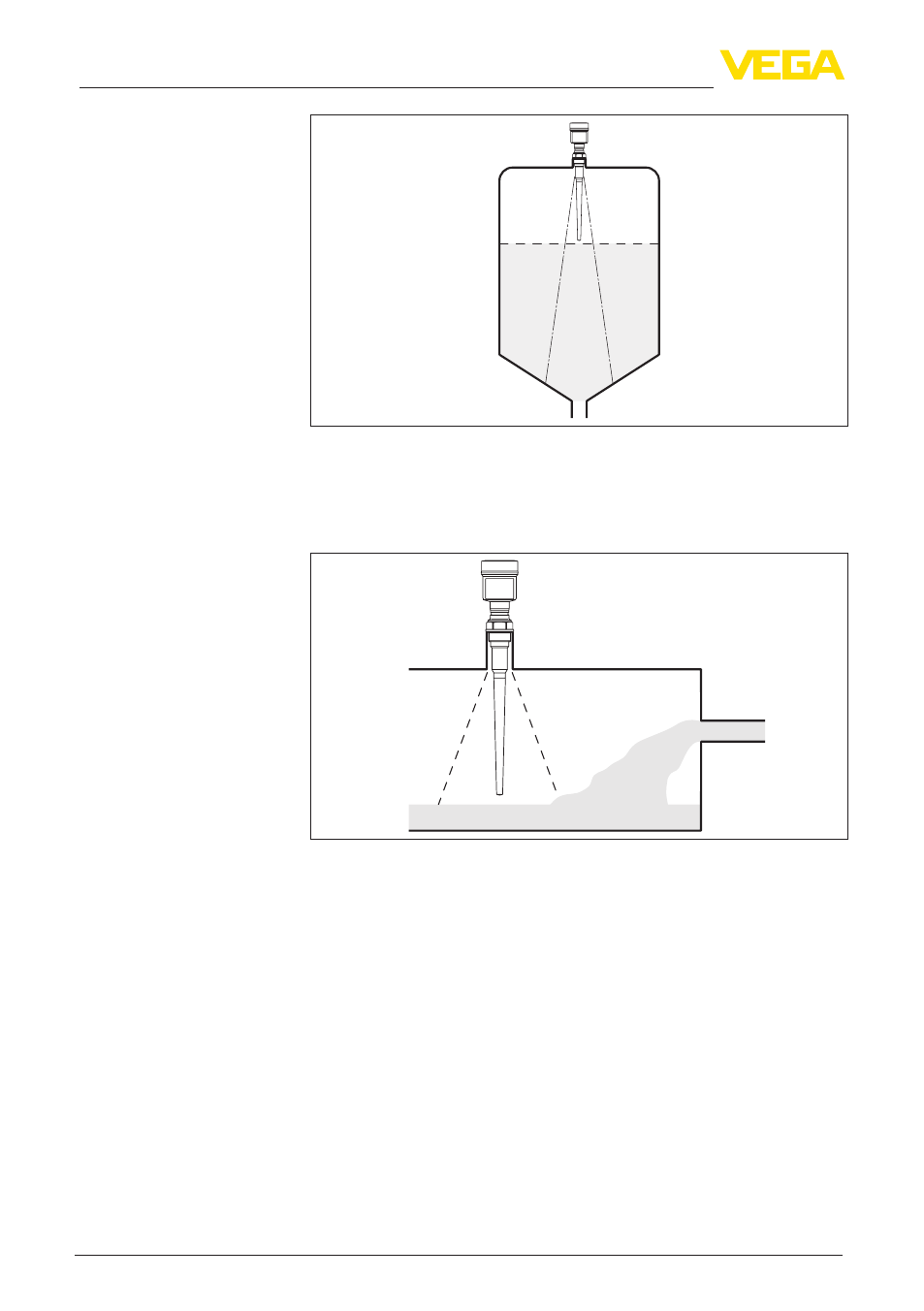

Рис. 7: Монтаж радарного датчика на емкостях с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 8: Монтаж радарного датчика при втекающем продукте
Коническая часть антенны является ее активной частью и долж-
на полностью выступать из монтажного патрубка в емкость.
Датчик может иметь исполнение для патрубков высотой 50, 100
и 250 мм.
Втекающий продукт
Патрубок
