Инструкция по эксплуатации Hyundai Getz (2008)
Страница 250

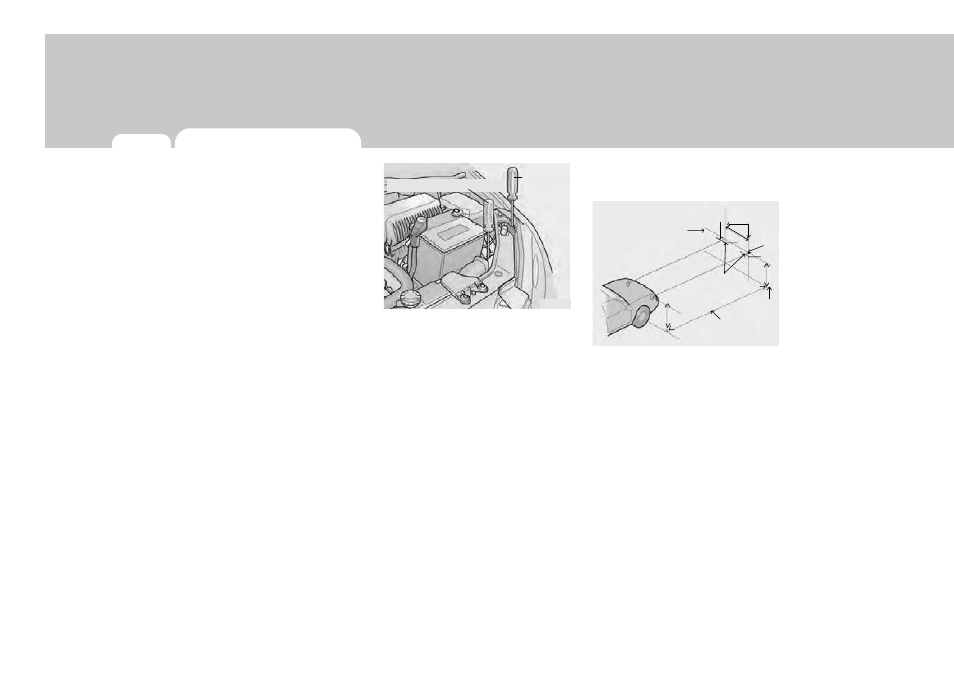

6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ
32
G290B0
1TB-GAT
Регулировка после замены
фары в сборе
G290B0
1HR-1
Д
Ш
В
В
"
Ц"
Вертикальная
линия
30
мм
Горизонтальная
линия
Линия нижней
кромки свето-
вого пятна
5.
Откройте капот.
6.
Начертите вертикальные линии
(
проходящие через центры световых
пятен каждой фары) и горизонтальную
линию (проходящую через центры
световых пятен каждой фары) на стене-
экране.Затем проведите линию,
параллель-ную горизонтальной, ниже
нее на расстоянии 30 мм (1,18 дюйма).
7.
Отрегулируйте световой поток от каж-
дой фары так, чтобы нижняя кромка
светового пятна находилась на этой
параллельной линии – РЕГУЛИРОВКА
В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8.
Отрегулируйте световой поток от каж-
дой фары так, чтобы центр нижней
кромки светового пятна находился на
соответствующей вертикальной ли-
нии – РЕГУЛИРОВКА В ГОРИЗОН-
ТАЛЬНОЙ ПЛОСКОСТИ.
HTB269
Если передняя часть кузова автомобиля
подвергалась кузовному ремонту, и узел
фар был заменен, необходимо прове-
рить установку фар с использованием
экрана так, как это показано на рисунке
Включите фары (ближний свет).
1. Отрегулируйте установку фар таким
образом, чтобы основная ось светового
потока была параллельна оси кузова
автомобиля и проходила через точку
"
Ц", указанную на рисунке.
2.
Пунктирные линии на рисунке пока-
зывают оси световых потоков от фар.
Горизонтальное наведение
Вертикальное
наведение
Уровень
земли
РЕГУЛИРОВКА УСТАНОВ-
КИ ФАР
G290A02O-GAT
Перед выполнением работ по регулиров-
ке установки фар сделайте следующее.
1. Убедитесь, что давление во всех шинах
соответствует норме.
2.
Установите автомобиль на площадке
с ровной поверхностью и надавите
на его передний и задний бампер нес-
колько раз. Расположите автомобиль
на расстоянии 3 000 мм (118 дюймов)
от стены-экрана.
3.
Убедитесь в том, что автомобиль не
загружен (за исключением полной
заправки охлаждающей жидкостью,
моторным маслом, топливом и на-
личия запасного колеса, домкрата и
набора инструментов). Водитель или
равная ему нагрузка должны раз-
мещаться на сиденье водителя.
4.
Очистите стекла фар и включите фа-
ры (ближний свет).
