1 Описание изделия
VEGAPASS 81 •
42749-R
U-130320
X
200mm (7.87"
)
100mm (3.94"
)
X
X
E
1
2
3
C
B
B
F
E
C
B
B
B
F
M
C
B
B
D
D
D
M
M1
L

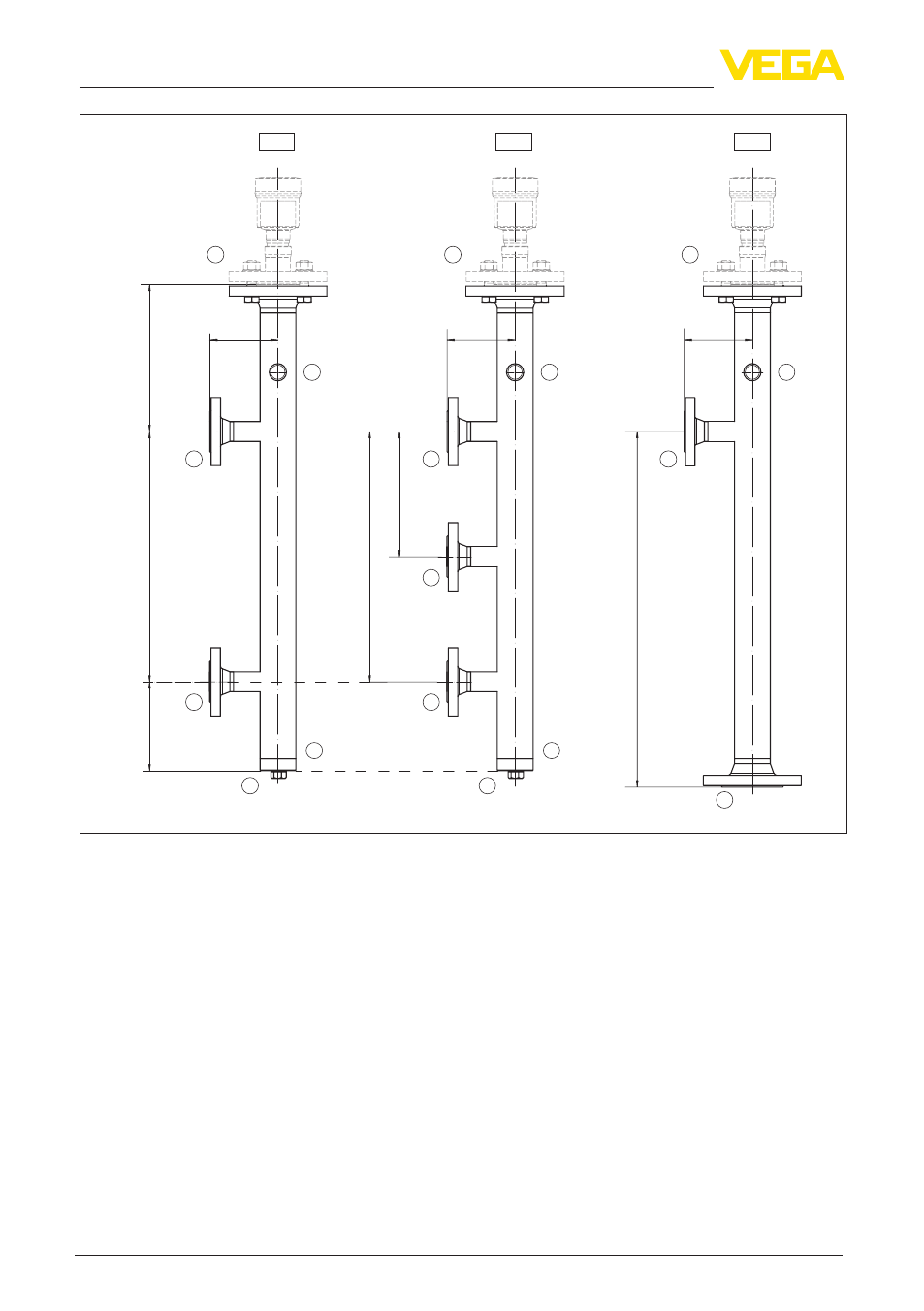

Рис. 2: Исполнения VEGAPASS 81 - Часть 1
1 Исполнение: сбоку - сбоку (два присоединения)
2 Исполнение: сбоку - сбоку - сбоку (три присоединения)
3 Исполнение: сбоку - снизу (два присоединения)
B Присоединение к емкости верхнее/нижнее
C Фланец к измерительному прибору
D Вентиляционное присоединение (опция)
E Завершение камеры
F Дренажное присоединение
M Расстояние между центрами присоединительных патрубков, 300 … 4000 мм (11.8 … 157.5 дюйм)
M1 Расстояние между центрами присоединительных патрубков (средний патрубок), 300 … 3700 мм
(11.8 … 145.7 дюйм)
L Расстояние от центра присоединительного патрубка до плоскости поверхности фланца,
300 … 4000 мм (11.8 … 157.5 дюйм)
X Расстояние от центра камеры до присоединительного фланца, 150 … 400 мм (5.91 … 15.75 дюйм)
