1 Описание изделия
VEGAPASS 81 •
42749-R
U-130320
1 Описание изделия
Выносная камера VEGAPASS 81 предназначена для применения
с уровнемером или сигнализатором предельного уровня.
В зависимости от давления и температуры процесса, в
сочетании с выносной камерой могут применяться уровнемеры
VEGAFLEX 81 и VEGAFLEX 86.
0 %
100 %
D
E
B
B
1
2
3
C
M
F

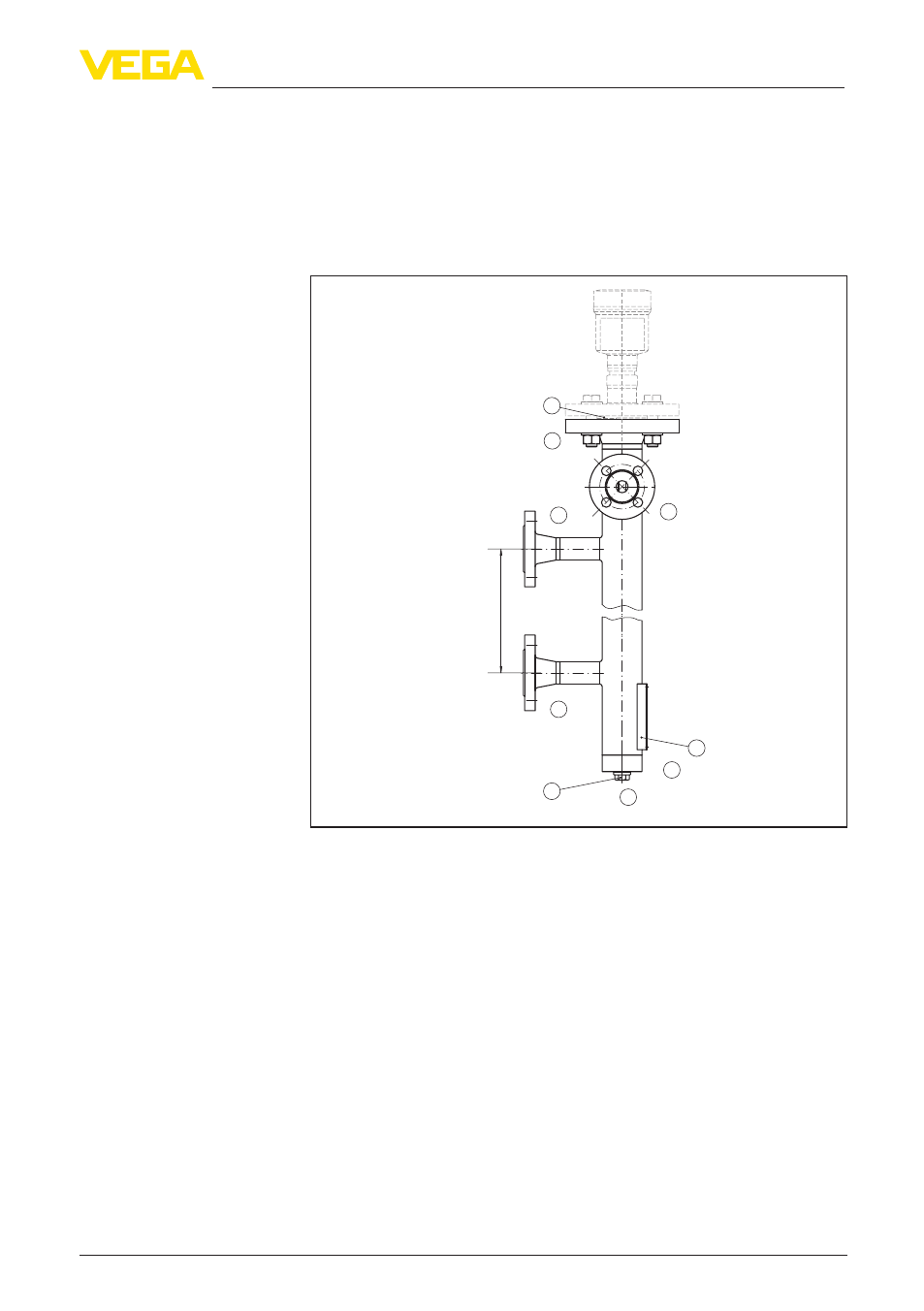

Рис. 1: Типичная конструкция VEGAPASS 81 со встроенным VEGAFLEX
1 Уплотнение - фланец к измерительному прибору
2 Типовой шильдик
3 Затвор дренажного присоединения, например заглушка
B Присоединение к емкости верхнее/нижнее
C Фланец измерительного прибора
D Вентиляционное присоединение (опция)
E Завершение камеры
F Дренажное присоединение
M Расстояние между центрами присоединительных патрубков
Возможны следующие исполнения:
Особенности выносной
трубы и ее присоеди-
нение
Исполнения
