Инструкция по эксплуатации VEGA VEGAFLEX 82 Foundation Fieldbus
Страница 87
87
11 Приложение
VEGAFLEX 82 • Foundation Fieldbus
44221-R
U-130930
выполняется вверх от нуля или вниз от заданного значения. Дополнительно имеются два
входа расхода, таким образом могут рассчитываться и интегрироваться значения расхода.
Эти значения могут использоваться для расчета изменения массы или объема в емкости
или оптимизации регулирования расхода.

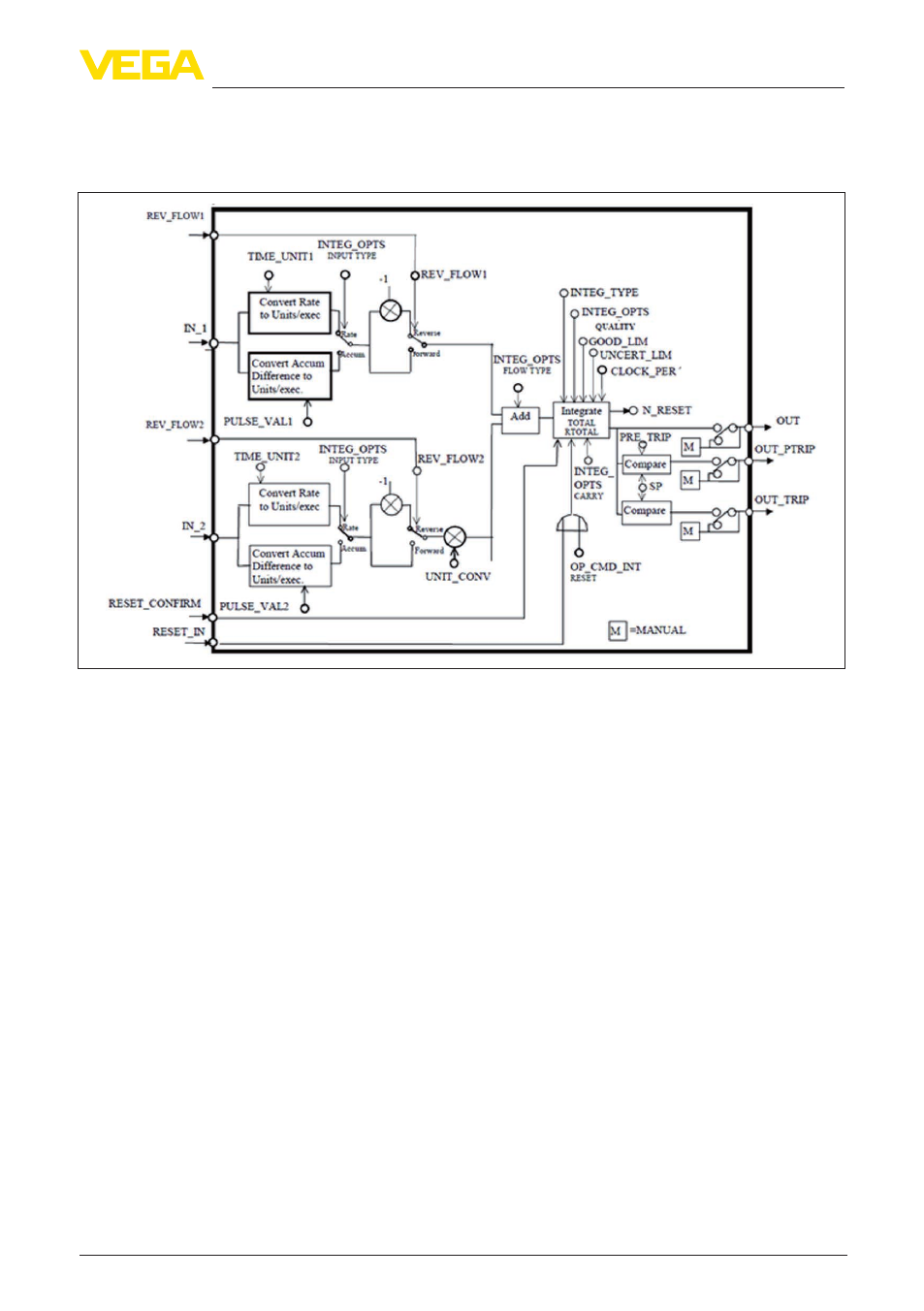

Рис. 69: Схема функционального блока Integrator
Функциональный блок селектора входа Input Selector
Функциональный блок "Input Selector" предоставляет возможности выбора значений для
максимум четырех входов и создает выходной сигнал в соответствии с критерием выбора.
Входными сигналами типично являются блоки AI. Может быть выбрано максимальное,
минимальное, промежуточное значение, среднее значение и первый полезный сигнал.
Путем комбинации параметров данный блок может использоваться как переключатель
выбора первого полезного значения. Данные переключения могут приниматься от других
входных блоков или от пользователя. Также поддерживается выбор промежуточного
значения.
