11 Приложение
VEGAFLEX 82 • Foundation Fieldbus
44221-R
U-130930
General Information
LAS (Link Active Scheduler)
Yes
Master Capable
Yes
Number of VCRs (Virtual Communication
Relationships)
24
Функциональные блоки
Transducer Block (TB)
Блок преобразователя "Аналоговый вход (AI)" принимает первоначальное измеренное
значение (Secondary Value 2), производит установку Min./Max. (Secondary Value 1),
производит линеаризацию (Primary Value) и выдает эти значения на своем выходе для
последующих функциональных блоков.
m(d)
%
Lin%
Primary
Value
Secondary
Value 2
Secondary
Value 1
TB
Sensor_Value
min/max
adjustment
Linearization

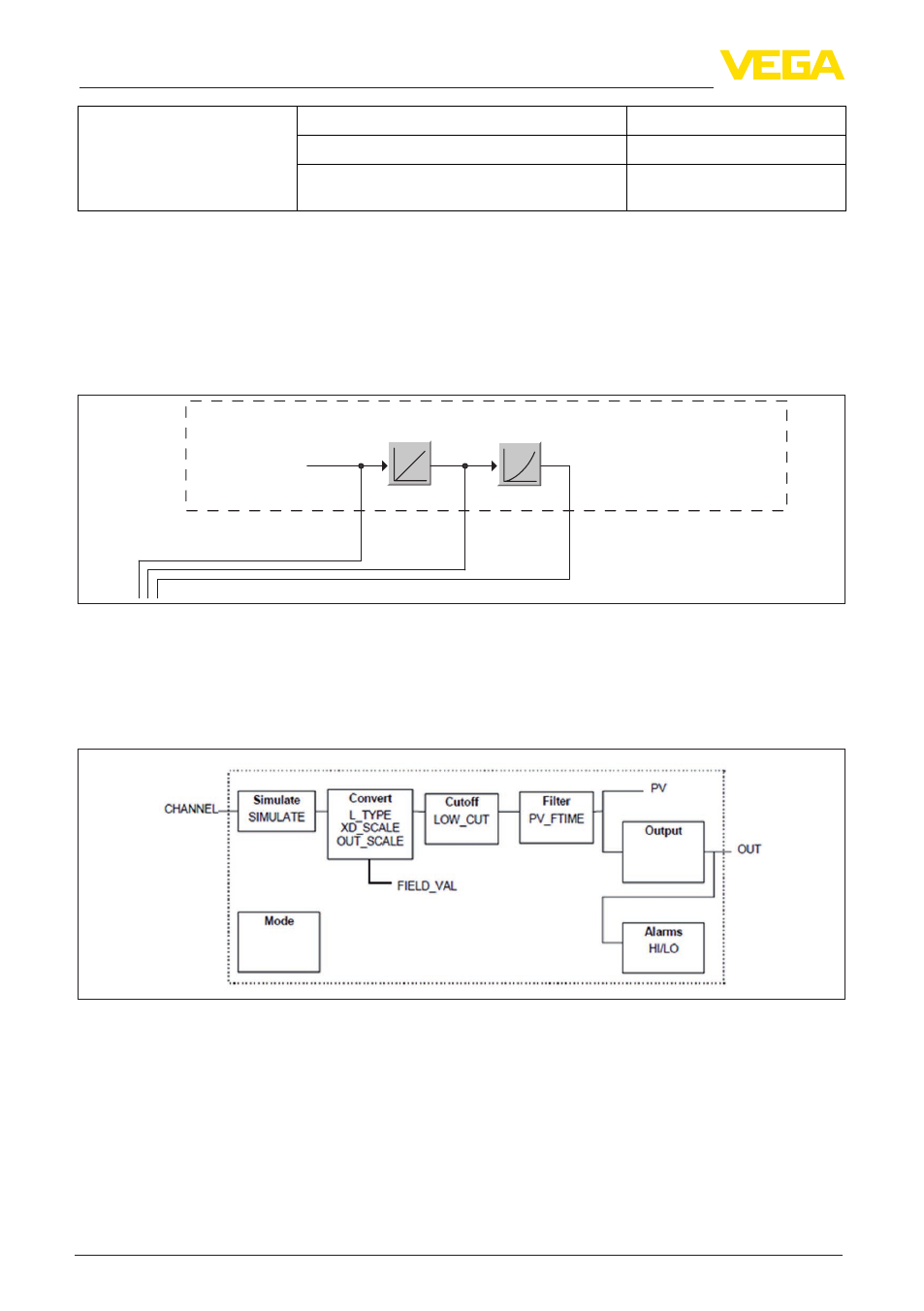

Рис. 63: Схематическое представление блока преобразователя (TB)
Функциональный блок аналогового входа Analog Input (AI)
Функциональный блок "Analog Input (AI)" принимает исходное измеренное значение,
выбранное через номер канала (Channel Number), и выдает его на своем выходе для
последующих функциональных блоков.
Рис. 64: Схема функционального блока Analog Input (AI)
Функциональный блок дискретного входа Discret Input (DI)
Функциональный блок "Discret Input (DI)" принимает исходное измеренное значение,
выбранное через номер канала (Channel Number), и выдает его на своем выходе для
последующих функциональных блоков.
