11 Приложение
VEGABAR 87 • 4 … 20 mA
45507-R
U-131107
Макс. выходной ток
21,5 mA
Пусковой ток
≤ 10 mA в течение 5 мс после включения, ≤ 3,6 mA
Нагрузка
Сопротивление нагрузки см. в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Динамическая характеристика выхода
Время запуска прибл.
10 s
Динамические параметры, в зависимости от заполняющей среды, температуры или изоли-
рующей диафрагмы
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

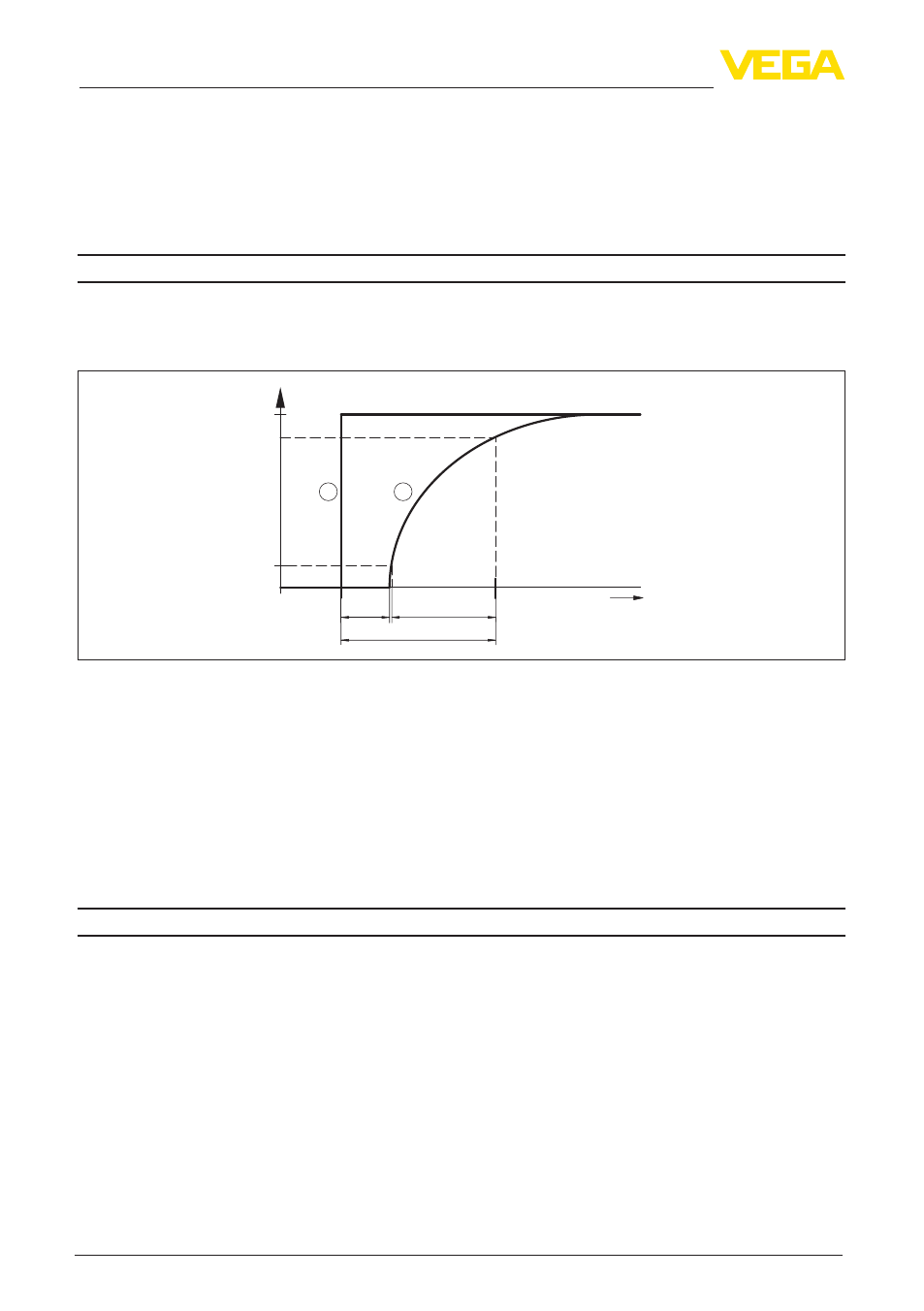

Рис. 25: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
< 45 ms
Время нарастания сигнала
> 35 ms (10 … 90 %)
Время реакции на скачок
> 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+15 … +25 °C (+59 … +77 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Определение характеристики
Установка граничной точки по IEC 61298-2
Характеристика
Линейный
Базовое монтажное положение
Вертикальное, мембрана смотрит вниз
Влияние монтажного положения
< 0,2 mbar/20 Pa (0.003 psig)
