9.6 Замена рабочего узла у исполнения
IP 68 (25 bar)
У исполнения IP 68 (25 bar) рабочий узел может быть заменен
самим пользователем на месте применения. Соединительный
кабель и выносной корпус могут быть сохранены.
Необходимый инструмент:
•
Торцовый шестигранный ключ (размер 2)
Осторожно!
Замену можно производить только в обесточенном состоянии.
Для применения во взрывоопасных зонах должна
использоваться сменная часть с соответствующей маркировкой
по взрывозащите.
Для замены выполнить следующее:
1. Торцовым шестигранным ключом ослабить стопорный винт
2. Кабельный узел осторожно снять с рабочего узла
1
2
5 3
4

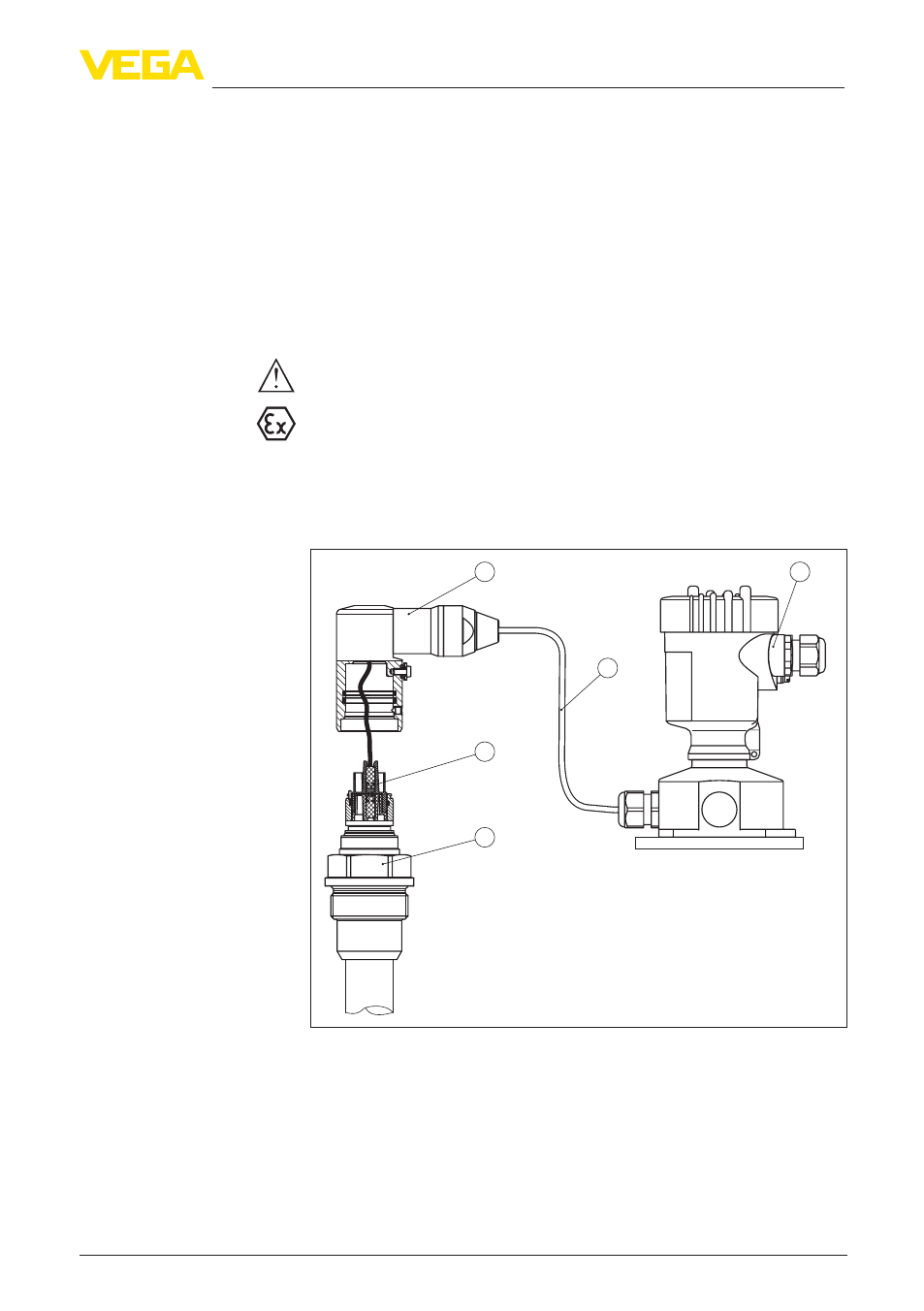

Рис. 24: VEGABAR 87 в исполнении IP 68, 25 bar, с боковым выводом
кабеля и выносным корпусом
1 Рабочий узел
2 Штекерный соединитель
3 Кабельный узел
4 Соединительный кабель
5 Выносной корпус
3. Отсоединить штекерный соединитель
4. Смонтировать новый рабочий узел на месте измерения
