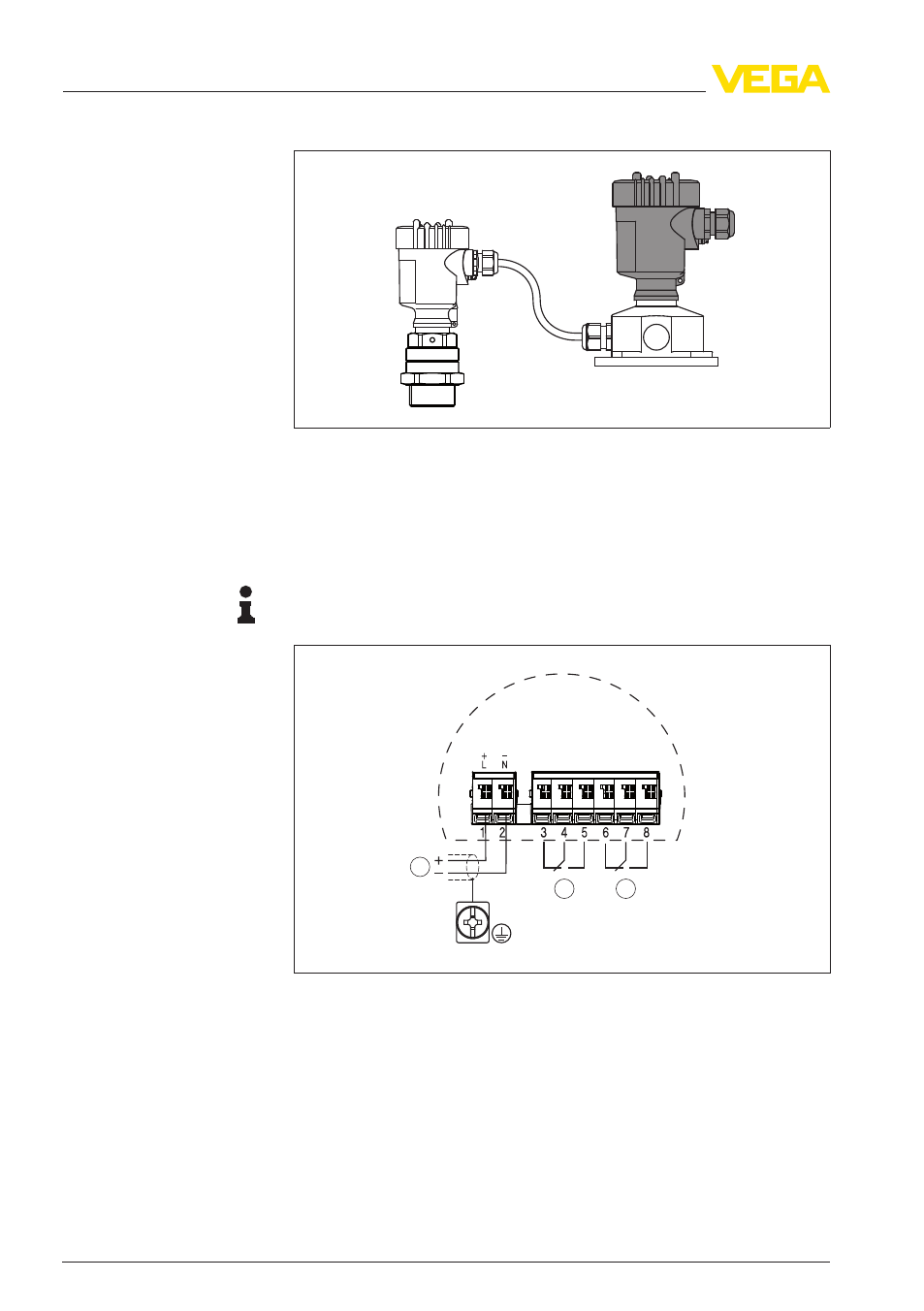

Рис. 20: Электроника находится в корпусе блока формирования сигнала
Рекомендуется подключать VEGAMIP 62 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Информация:
Все реле всегда показаны в обесточенном состоянии.
3
2 1
Рис. 21: Схема подключения блока формирования сигнала - VEGAMIP 62
(
приемник)
1 Релейный выход
2 Релейный выход
3 Питание
При подключении к ПЛК следует учитывать минимальную
мощность переключения реле.
Схема подключения -
блок формирования
сигнала
Подключение к ПЛК
28 VEGAMIP R 62 • - реле
5 Подключение к источнику питания
