45°
1
2

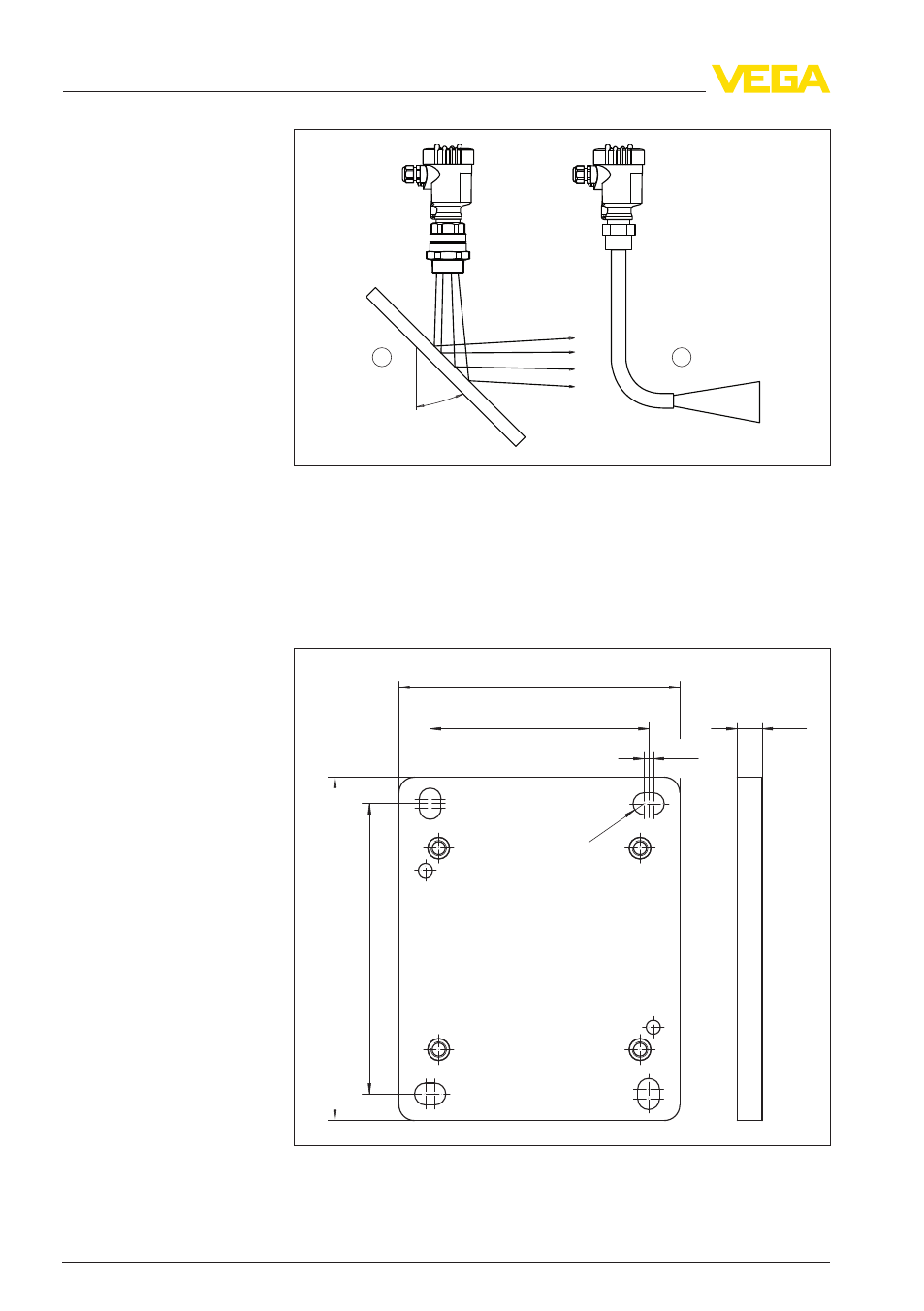

Рис. 14: Возможности для отклонения сигнала
1
Металлическая плита для отклонения микроволнового сигнала
2
Изогнутое удлинение антенны
1
Обозначить отверстия в соответствии со следующей схемой.
2
Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")
Рис. 15: Схема отверстий - плита для настенного монтажа (выносной
корпус)
Настенный монтаж -
выносной корпус
22
VEGAMIP R
62 • - реле
4 Монтаж
41912
-RU
-120315
