66
11 Приложение
VEGABAR 83 • HART и аккумуляторный блок
45035-R
U-131205
Корпус
2
1
ø 79 mm
(3.11")
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 87 mm
(3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

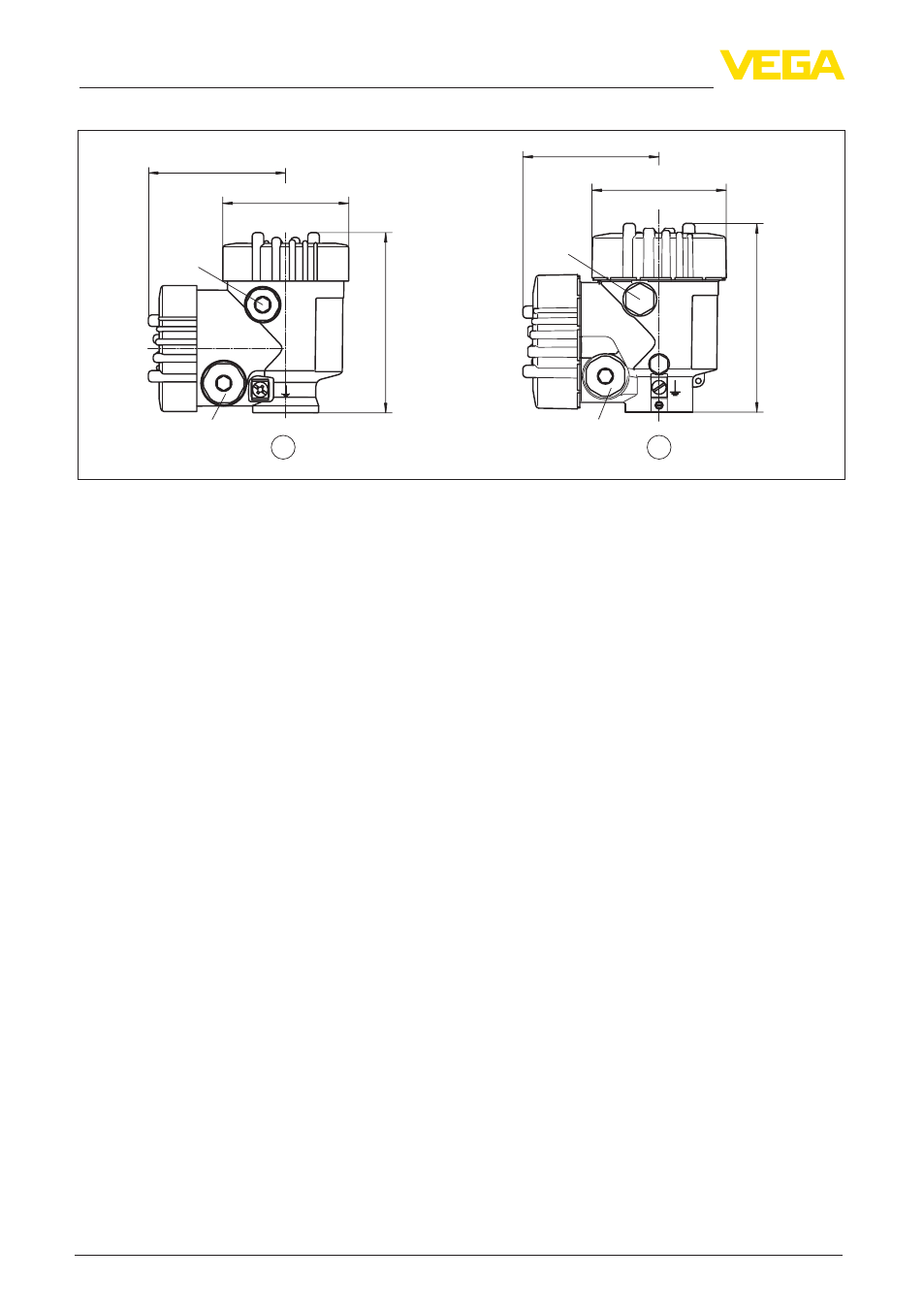

Рис. 23: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
1 Пластиковый корпус
2 Корпус из алюминия или нержавеющей стали
