4 Монтаж
VEGABAR 83 • HART и аккумуляторный блок
45035-R
U-131205
1
2
3

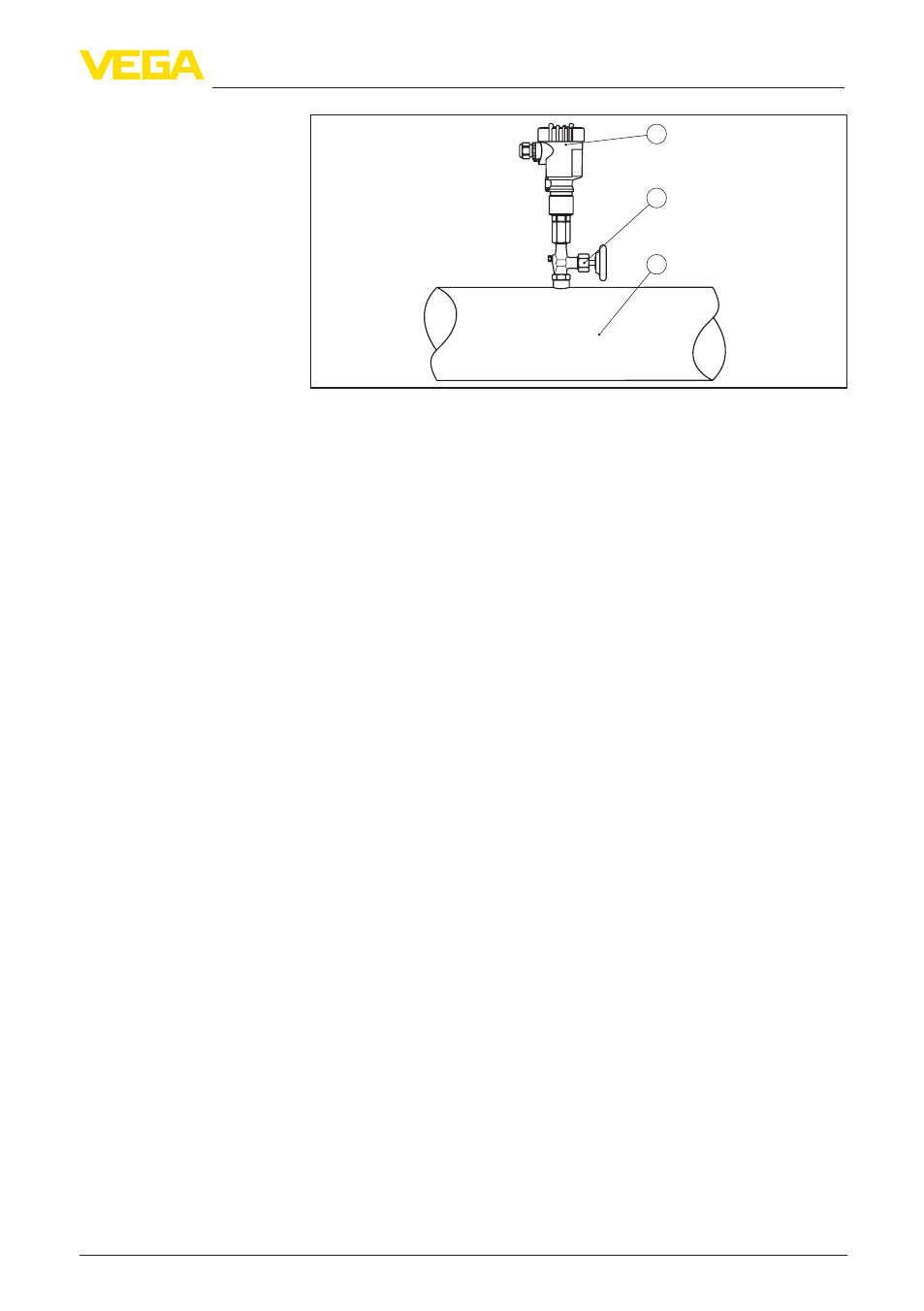

Рис. 7: Измерительная схема для измерения давления газов в
трубопроводах
1 VEGABAR 83
2 Запорный вентиль
3 Трубопровод
Соблюдайте следующие указания по измерительной схеме:
•
Подключать через сифон
•
Сифон не изолировать
•
Перед пуском в эксплуатацию сифон заполнить водой
Схема установки для
измерения на паре
