33

5 Подключение к источнику питания

VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный

41844-R

U-130620

Контактный штырек Цвет соединительно-

го кабеля в датчике

Клемма блока элек-

троники

Pin 4

Черный

8

5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

1

2

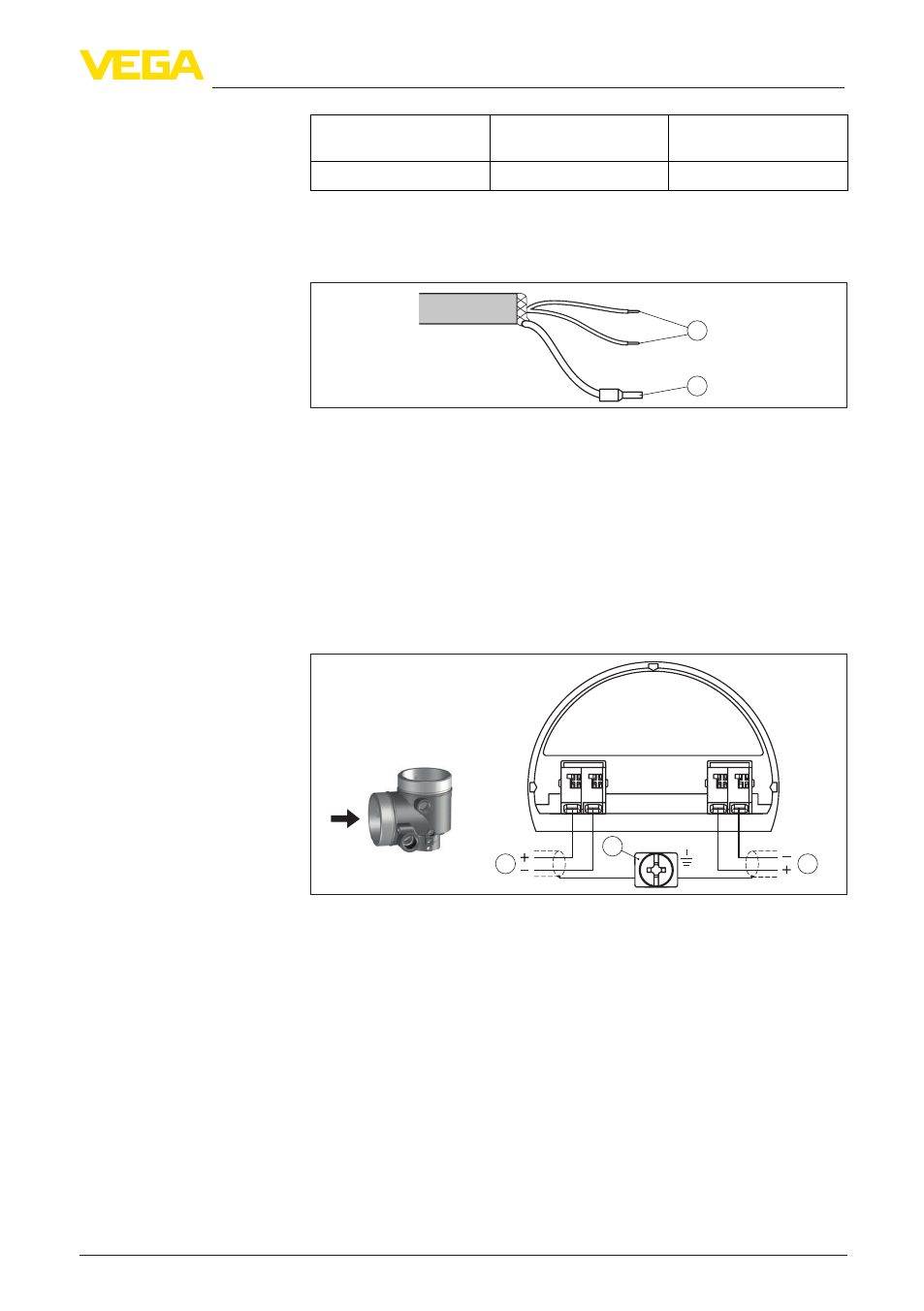

Рис. 26: Назначение проводов постоянно подключенного соединительного

кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе

формирования сигнала

2 Экранирование

5.7 Дополнительная электроника

Для вывода второго измеренного значения можно применять

дополнительную электронику - второй токовый выход.
Оба токовых выхода пассивные и должны получать питание.

1

2

+

( )

(-)

I

4...20mA

I I

4...20mA

7

8

+

( )

(-)

3

1

2

Рис. 27: Отсек подключения в двухкамерном корпусе, дополнительная

электроника - второй токовый выход
1 Первый токовый выход (I) - питание и выход сигнала (HART)

2 Второй токовый выход (II) - питание и выход сигнала (без HART)

3 Клемма заземления для подключения экрана кабеля

Модуль мобильной связи PLICSMOBILE предназначен для

передачи измеренных значений и удаленного параметрирования

через GSM/GPRS.

Назначение прово-

дов соединительного

кабеля

Дополнительная

электроника - Второй

токовый выход

Дополнительная

электроника - модуль

мобильной связи

PLICSMOBILE
