30

5 Подключение к источнику питания

VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный

41844-R

U-130620

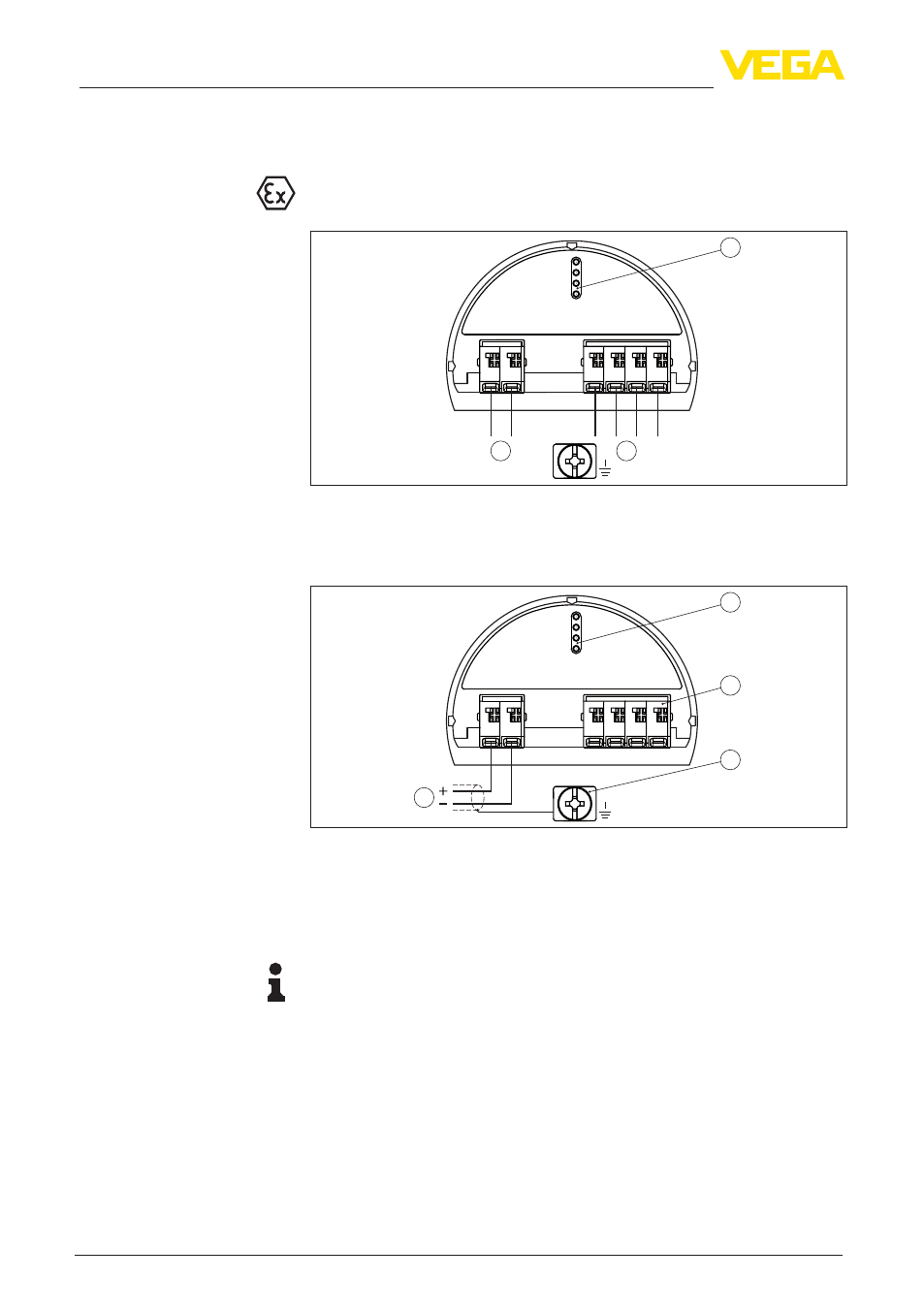

5.4 Схема подключения (двухкамерный

корпус)

Рисунки ниже действительны для исполнения без

взрывозащиты, а также для исполнения Ex ia.

5 6 7 8

4...20mA

2

1

2

+

( )

(-)

1

1

Рис. 19: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Для модуля индикации и настройки или интерфейсного адаптера

5

1

2

+

( )

(-)

6 7 8

4...20mA

2

3

4

1

Рис. 20: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала

2 Для модуля индикации и настройки или интерфейсного адаптера

3 Для выносного блока индикации и настройки

4 Клемма заземления для подключения экрана кабеля

Информация:

Параллельная работа выносного блока индикации и настройки

и установленного в отсеке подключения модуля индикации и

настройки не поддерживается.

Отсек электроники

Отсек подключения
