Функциональный блок "Input Selector" предоставляет возможности выбора значений для
максимум четырех входов и создает выходной сигнал в соответствии с критерием выбора.
Входными сигналами типично являются блоки AI. Может быть выбрано максимальное,
минимальное, промежуточное значение, среднее значение и первый полезный сигнал. Путем
комбинации параметров данный блок может использоваться как переключатель выбора
первого полезного значения. Данные переключения могут приниматься от других входных
блоков или от пользователя. Также поддерживается выбор промежуточного значения.

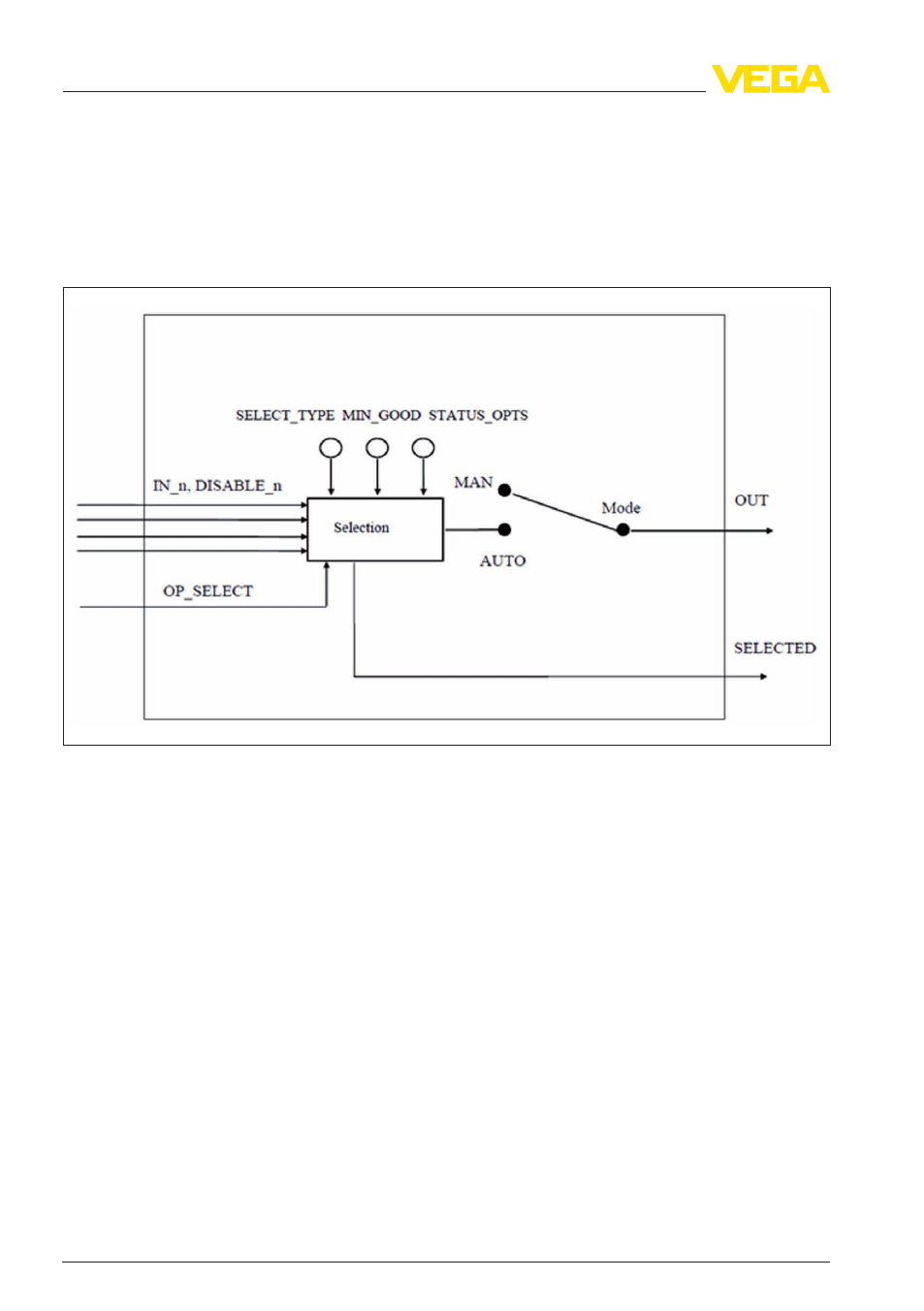

Рис. 55: Схема функционального блока Input Selector
Функциональный блок арифметики Arithmetic
Функциональный блок "Arithmetic" дает возможность использования общеупотребительных
при измерении вычислительных функций. Пользователь может выбрать желаемый алгоритм
по имени, без знания самой формулы.
Имеются следующие алгоритмы:
l
Flow compensation, linear
l
Flow compensation, square root
l
Flow compensation, approximate
l
BTU flow
l
Traditional Multiply Divide
l
Average
l
Traditional Summer
l
Fourth order polynomial
l
Simple HTG compensated level
