Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) Foundation Fieldbus Approval according to LPR radio standard
Страница 26
Advertising
2
3 ... 4 x h
max
90°
h
max
d
B
1

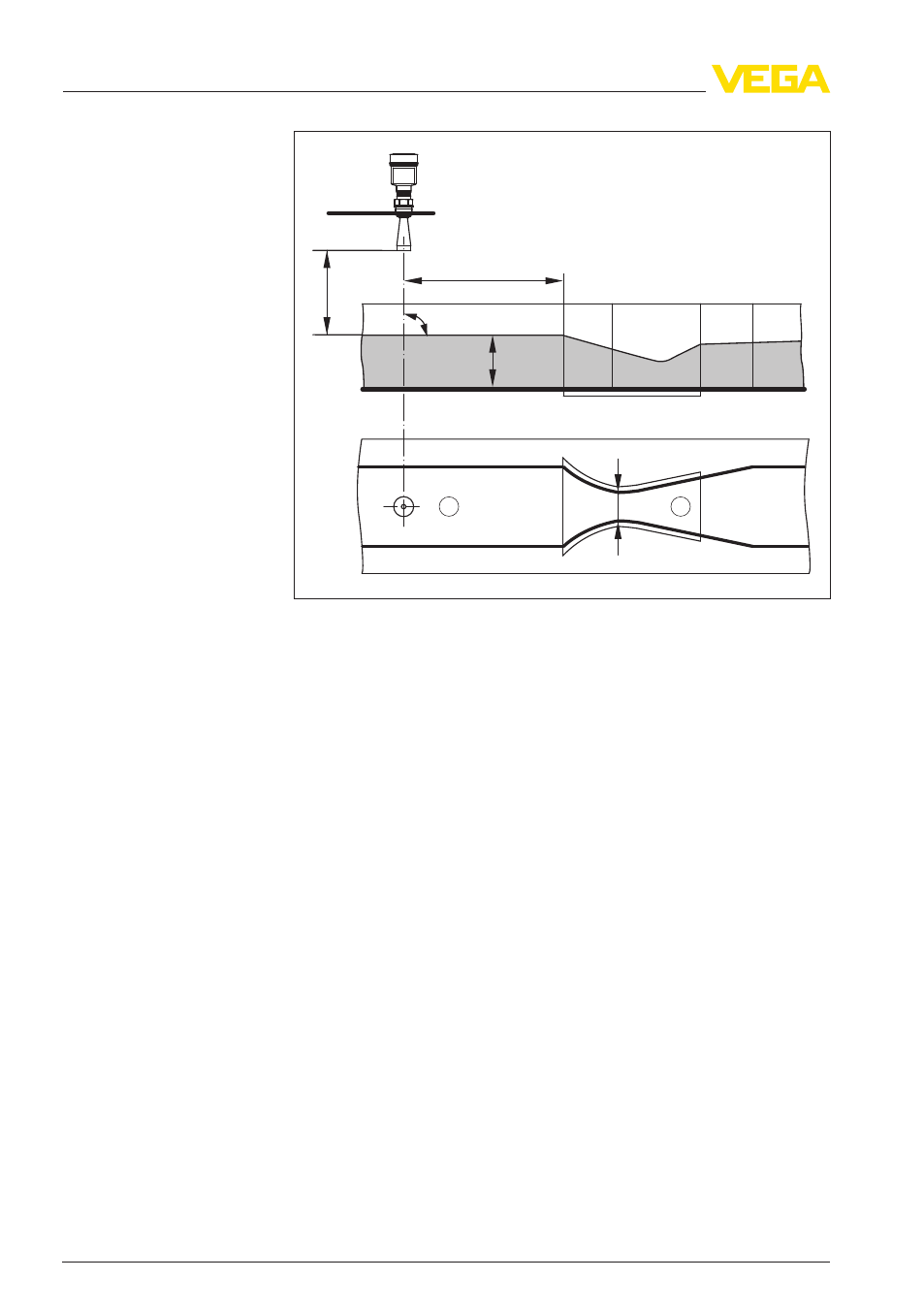

Рис. 18: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
=
максимальное заполнение лотка; B =
наибольшее сужение лотка
1
Положение датчика
2
Лоток Вентури
Необходимо соблюдать следущие основные условия:
l
Установка датчика на приемной стороне
l
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l
Расстояние до лотка Вентури
l
Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода с
лотком Хафаги-Венту-
ри
26
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
4 Монтаж
41721
-RU
-120319
