83
11 Приложение
VEGAFLEX 81 • Foundation Fieldbus
44218-R
U-130930
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-10 mm
(-0.394")
0,3 m
(11.811")
0,08 m
(3.15")
0,02 m
(0.787")
1

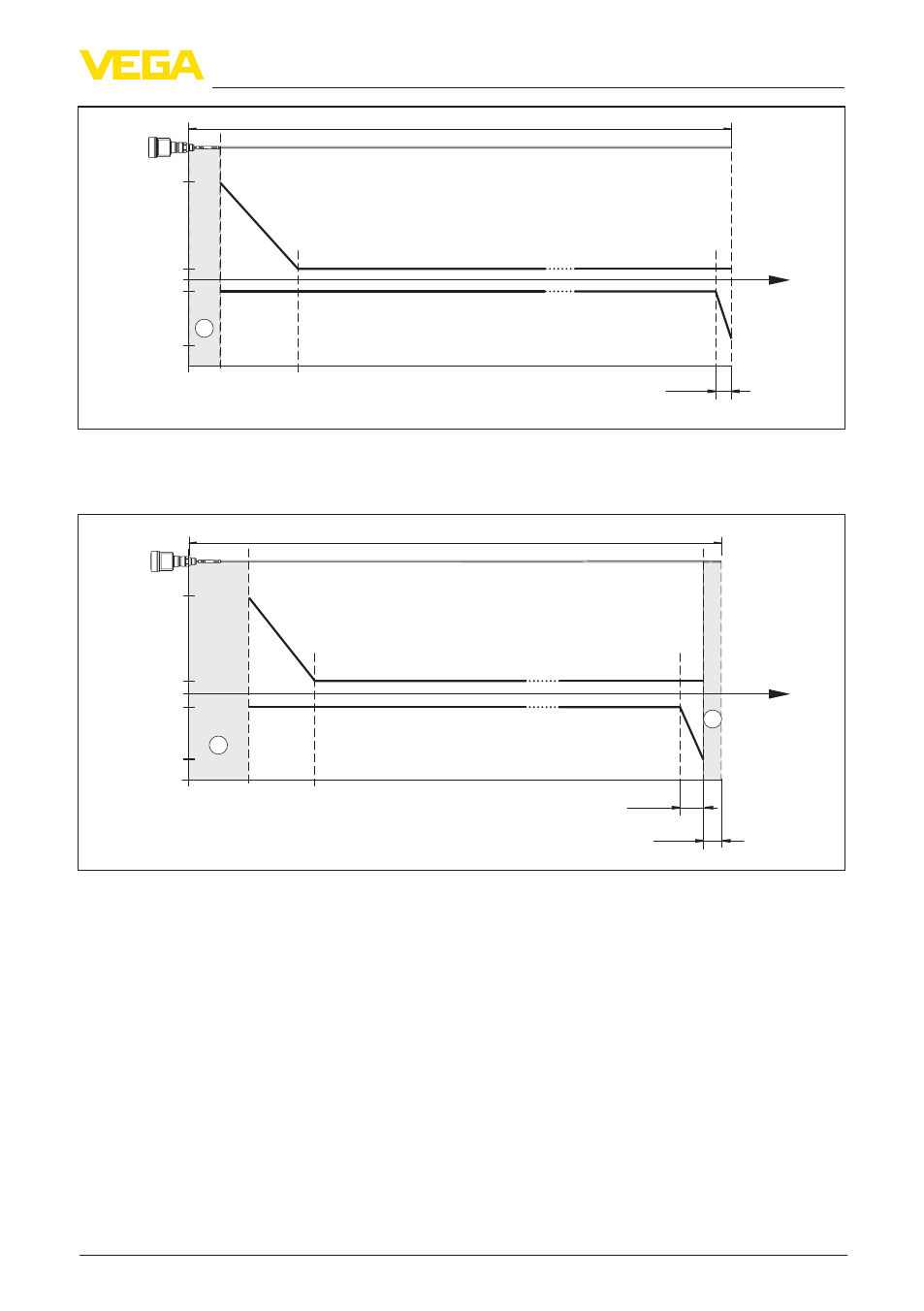

Рис. 55: Погрешность измерения VEGAFLEX 81 в стержневом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
2 mm
(0.079")
0
-2 mm
(-0.079")
15 mm
(0.591")
-10 mm
(-0.591")
0,3 m
(11.811")
0,15 m
(5.906")
0,05 m
(1.97")
0,07 m
(2.756")
1
1
Рис. 56: Погрешность измерения VEGAFLEX 81 в стержневом исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
