11 Приложение
VEGAFLEX 81 • Foundation Fieldbus
44218-R
U-130930
Ʋ Стержень: ø 12 мм (0.472 in)
10 Nm (7.38 lbf ft)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая проницаемость продукта
Ʋ Тросовые измерительные зонды
ε
r
≥ 1,6
Ʋ Стержневые измерительные зонды ε
r
≥ 1,6
2
4
5
3
2
4
5
3
1
1

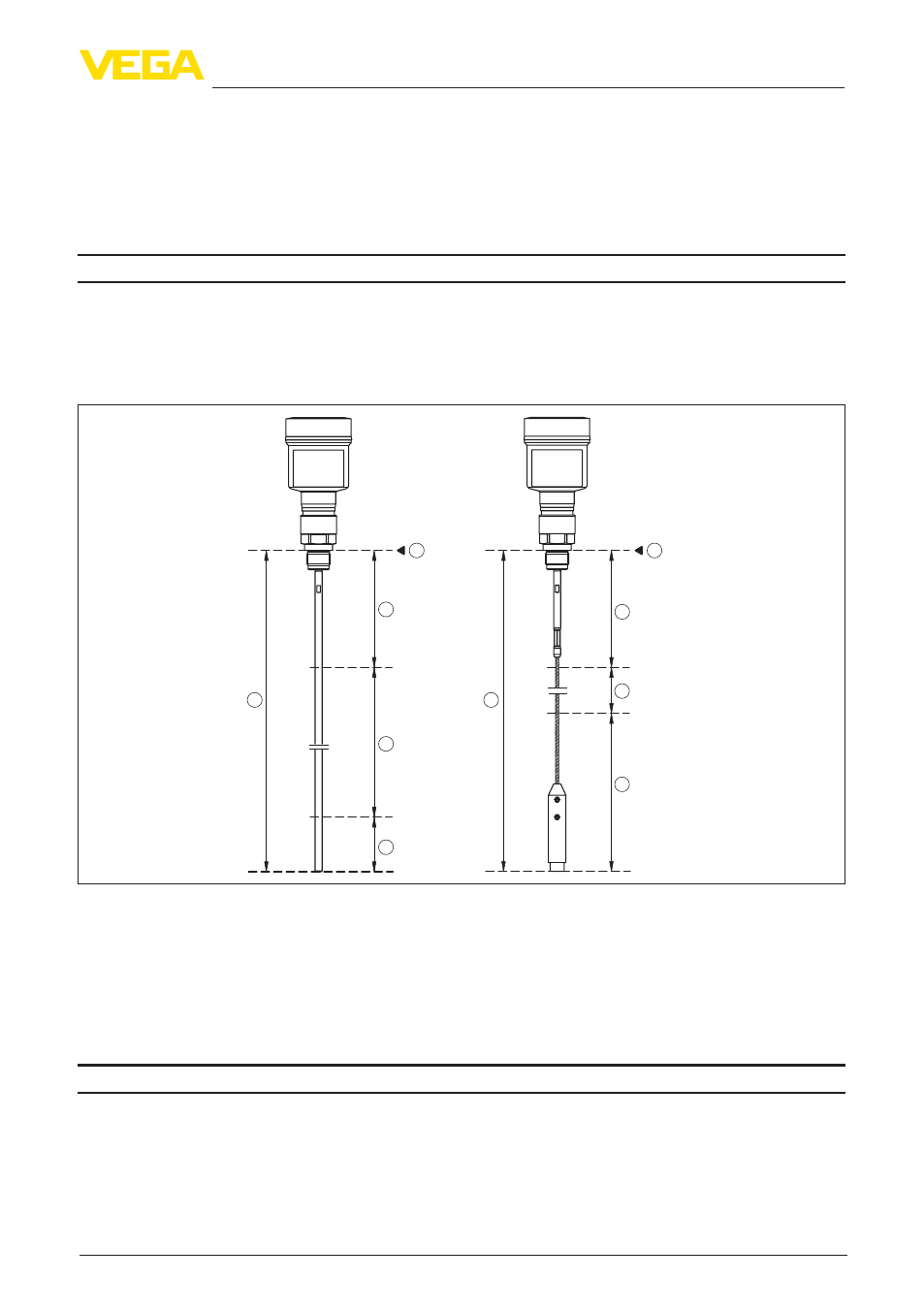

Рис. 54: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
