3 Описание изделия
VEGABAR 51 • 4 … 20 mA
36712-R
U-130320
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Преобразователь давления VEGABAR 51
•
Документация
– Данное руководство по эксплуатации
– Свидетельство о проверке преобразователя давления
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция 31708 "Модуль индикации и настройки с
подогревом" (вариант)
– Инструкция "Штекерный разъем для датчиков
непрерывного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
Данное руководство по эксплуатации действует для следующих
исполнений устройства:
•
Программное обеспечение 3.82 и выше
VEGABAR 51 cостоит из следующих компонентов:
•
Присоединение с измерительной ячейкой
•
Корпус с блоком электроники (вариант - с разъемом)
•
Крышка корпуса (вариант - с модулем индикации и
настройки)
Компоненты прибора могут иметь различное исполнение.
3
2
1

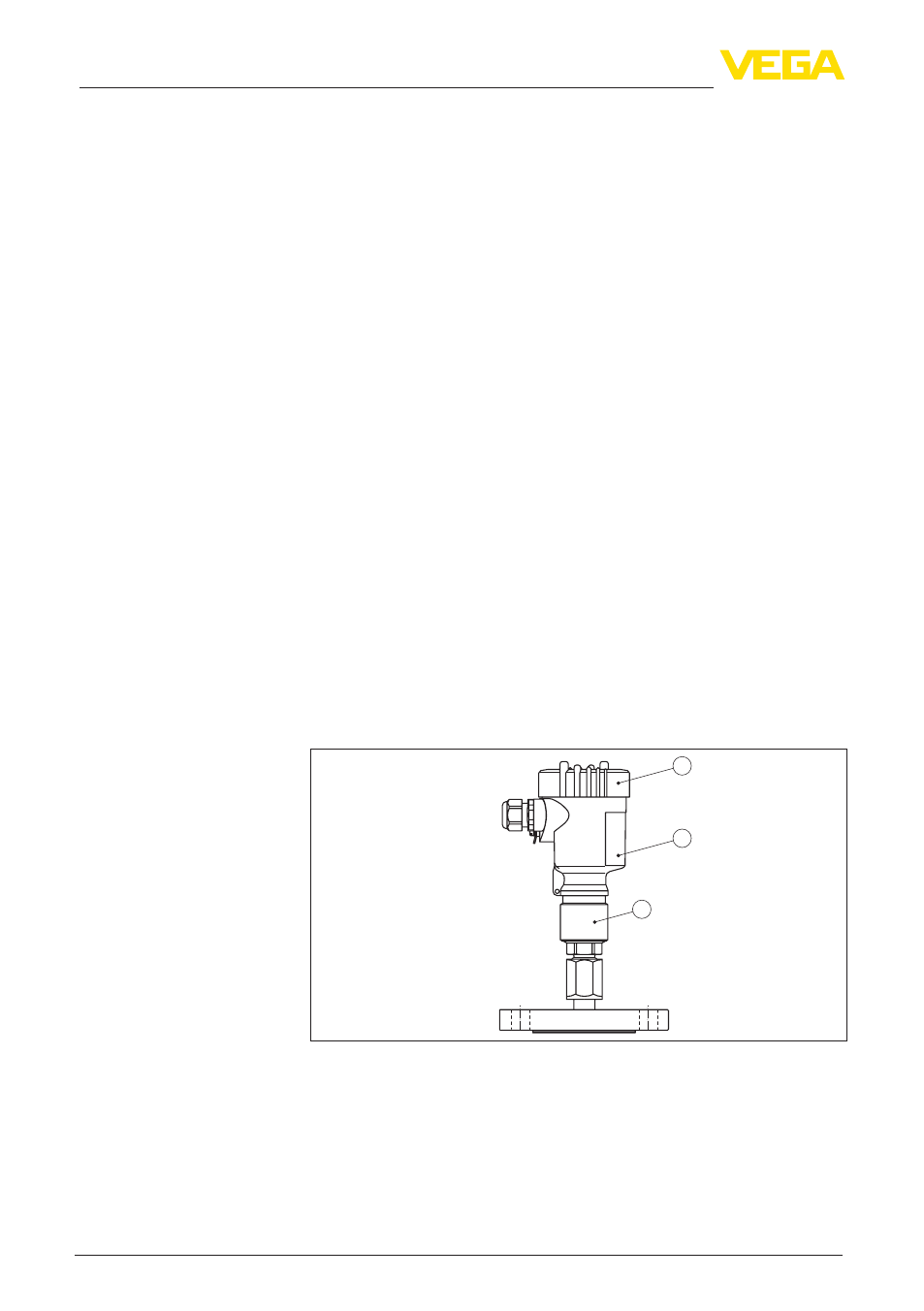

Рис. 1: VEGABAR 51 с фланцевым присоединением DN 50 PN 40 и
пластиковым корпусом
1 Крышка корпуса с модулем индикации и настройки (вариант)
2 Корпус с электроникой
3 Присоединение с измерительной ячейкой
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
Комплект поставки
Сфера действия дан-
ного Руководства по
эксплуатации
Компоненты
Типовой шильдик
