10 Приложение
VEGABAR 51 • 4 … 20 mA
36712-R
U-130320
VEGABAR 51, резьбовое исполнение
ø 32 mm
(1.26")
ø 26 mm
(1.02")
ø 39 mm
(1.54") ø 60 mm
(2.36")
SW 32 mm
(1.26")
SW 27 mm
(1.06")
SW 41 mm
(1.61")
SW 55 mm
(2.17")
20 mm (0.79"
)
28 mm (1.1")
30 mm (1.81"
)
109 mm (4.29"
)
94 mm (3.7")
108 mm (4.25"
)
G 3/4 B
G 1/2 A
G 1 B
G 1 1/2 B
GB GA
GC GE

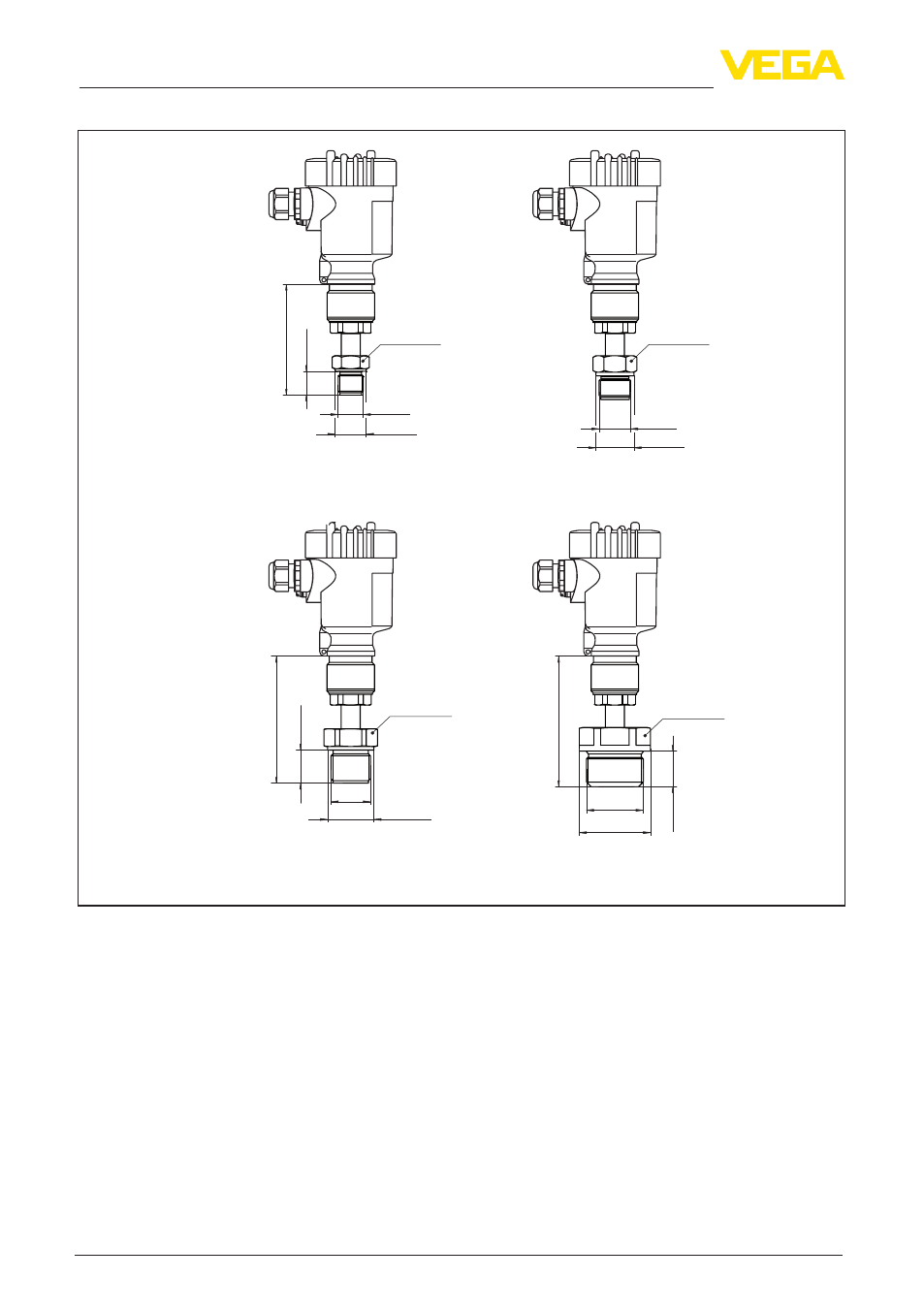

Рис. 36: VEGABAR 51 - резьбовое исполнение, GA = G½ A по ISO 228-1, GB = G ¾A по DIN 3852-E, GC =
G1 A по DIN 3852-E, GD = G1½ A по DIN 3852-A
