92
11 Приложение
VEGADIF 65 • Profibus PA
36129-R
U-130606

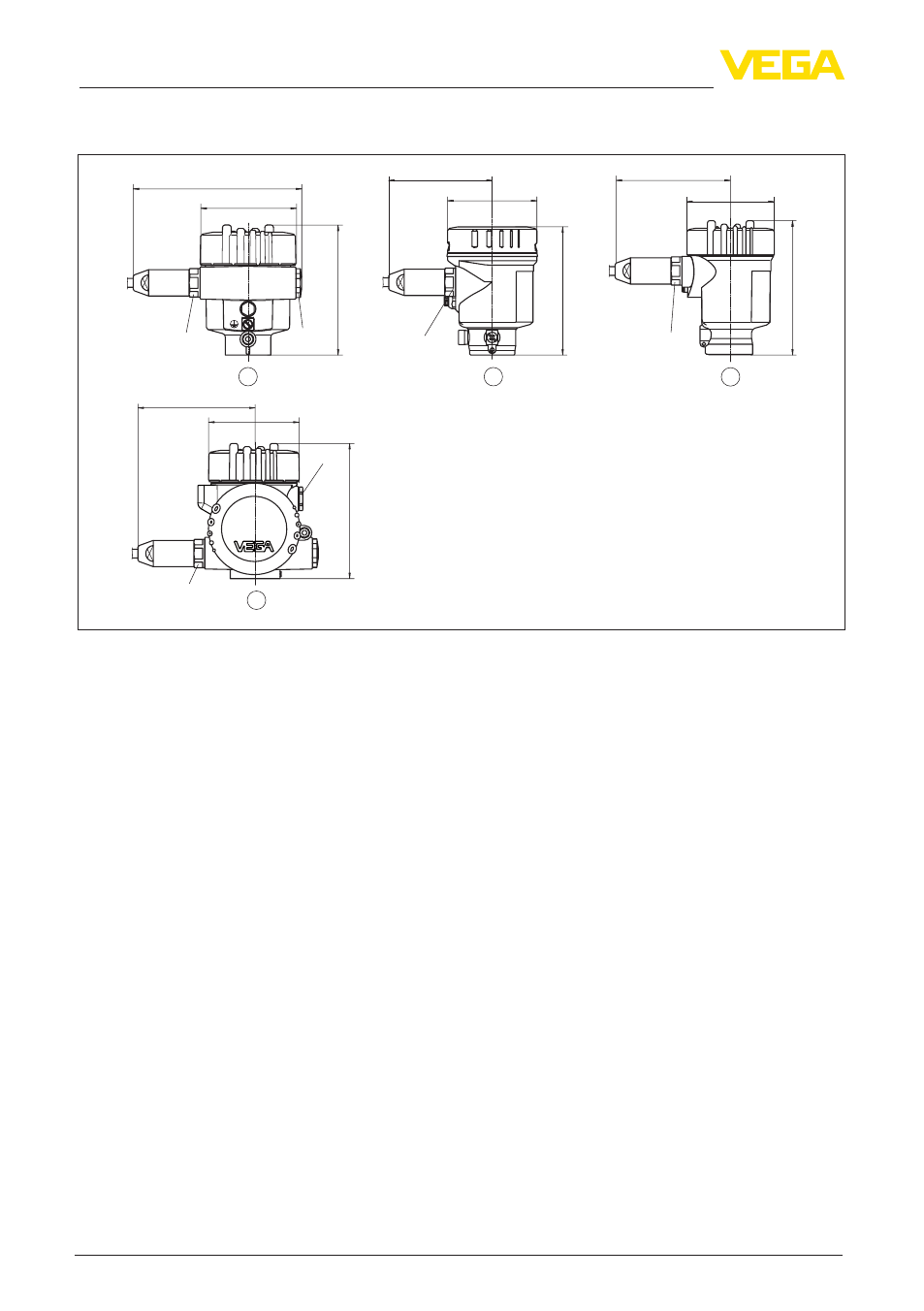

Корпус из алюминия или нержавеющей стали со степенью защиты IP 66/
IP 68 (1 bar)
117 mm (4.61"
)
120 mm (4.72"
)
~ 103 mm
(4.06")
~ 105 mm (4.13")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
M20x1,5
M20x1,5/
½ NPT
M16x1,5
3
4
2
M20x1,5 M20x1,5
1
1 Однокамерный корпус из алюминия
2 Однокамерный корпус из нержавеющей стали (электрополированный)
3 Однокамерный корпус из нержавеющей стали (точное литье)
4 Двухкамерный корпус из алюминия/нержавеющей стали (точное литье)
