40
5 Подключение к источнику питания
VEGADIF 65 • Profibus PA
36129-R
U-130606
1 2 3 4
3
4
1
2
5

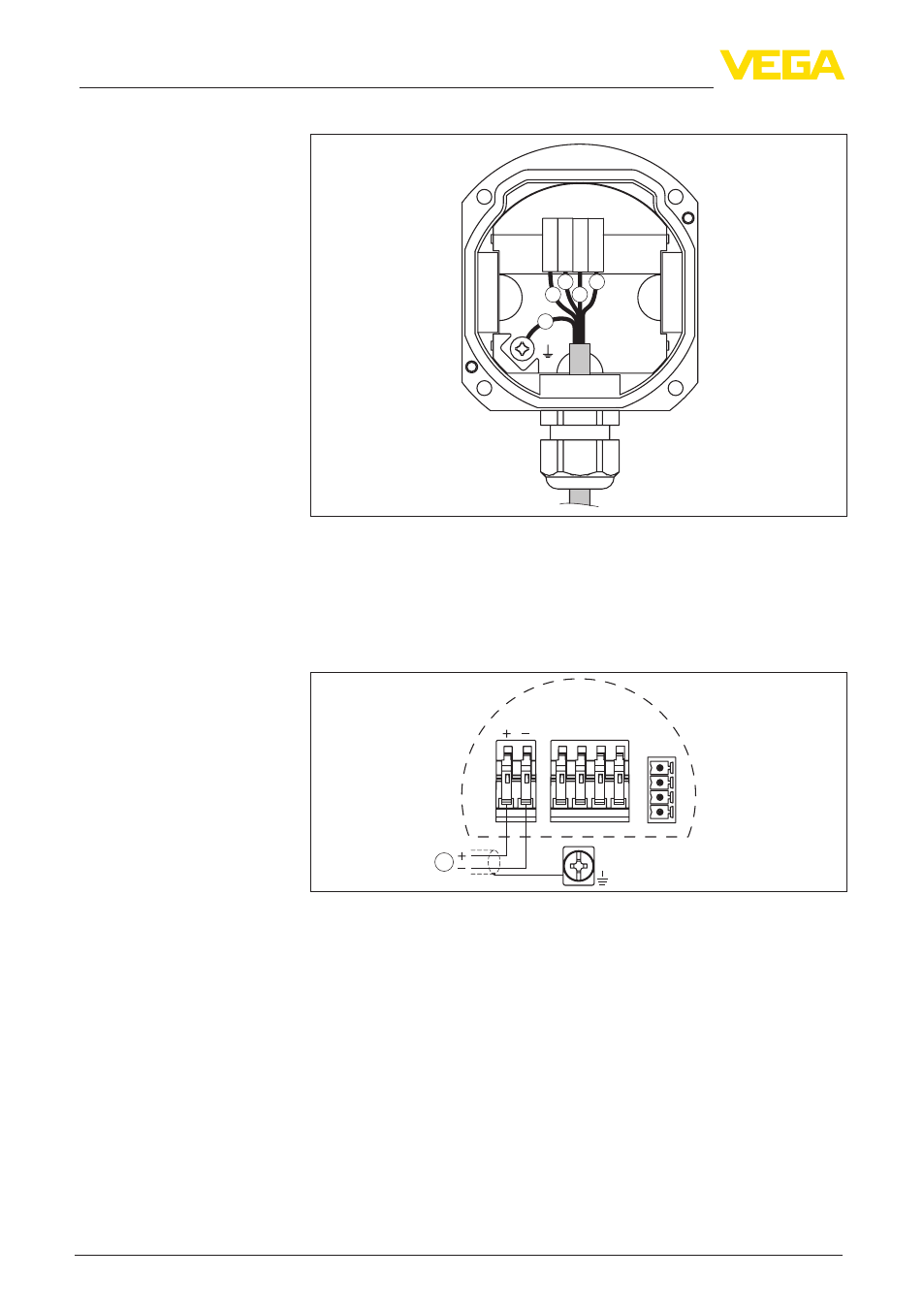

Рис. 44: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
I2C
Display
1
1 2 5 6 7 8
Рис. 45: Схема подключения выносной электроники
1 Питание
5.8 Фаза включения
После подключения VEGADIF 65 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
кратковременное обращение байта состояния в значение
неисправности.
Клеммный отсек в цоко-
ле корпуса для подклю-
чения датчика
Схема подключения
выносной электроники
Фаза включения
