10 Приложение
VEGABAR 54 • 4 … 20 mA
36725-R
U-130320
Ʋ Соединительный кабель между
чувствительным элементом и
выносным корпусом электроники у
исполнения IP 68
PUR
Ʋ Крепление типового шильдика на
соединительном кабеле
Твердый полиэтилен
Ʋ Соединительный кабель у исполне-
ния IP 68 1 bar
PE, PUR
Ʋ Транспортный защитный колпачок PFA
Вес прибл.
0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Макс. моменты затяжки
Ʋ Винты для 1", PMC 1¼"
2 Nm
Ʋ Винты для PMC 1½"
5 Nm
Ʋ G½ A, G¾ A
30 Nm
Ʋ G1 A, M30 x 1,5
50 Nm
Ʋ G1" для PASVE
100 Nm
Выходная величина
Выходной сигнал
4 … 20 mA
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности - токовый
выход
Значение mA не изменяется ; 20,5 mA; 22 mA;
< 3,6 mA (устанавливаемый)
Макс. выходной ток
22 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR NE 43
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

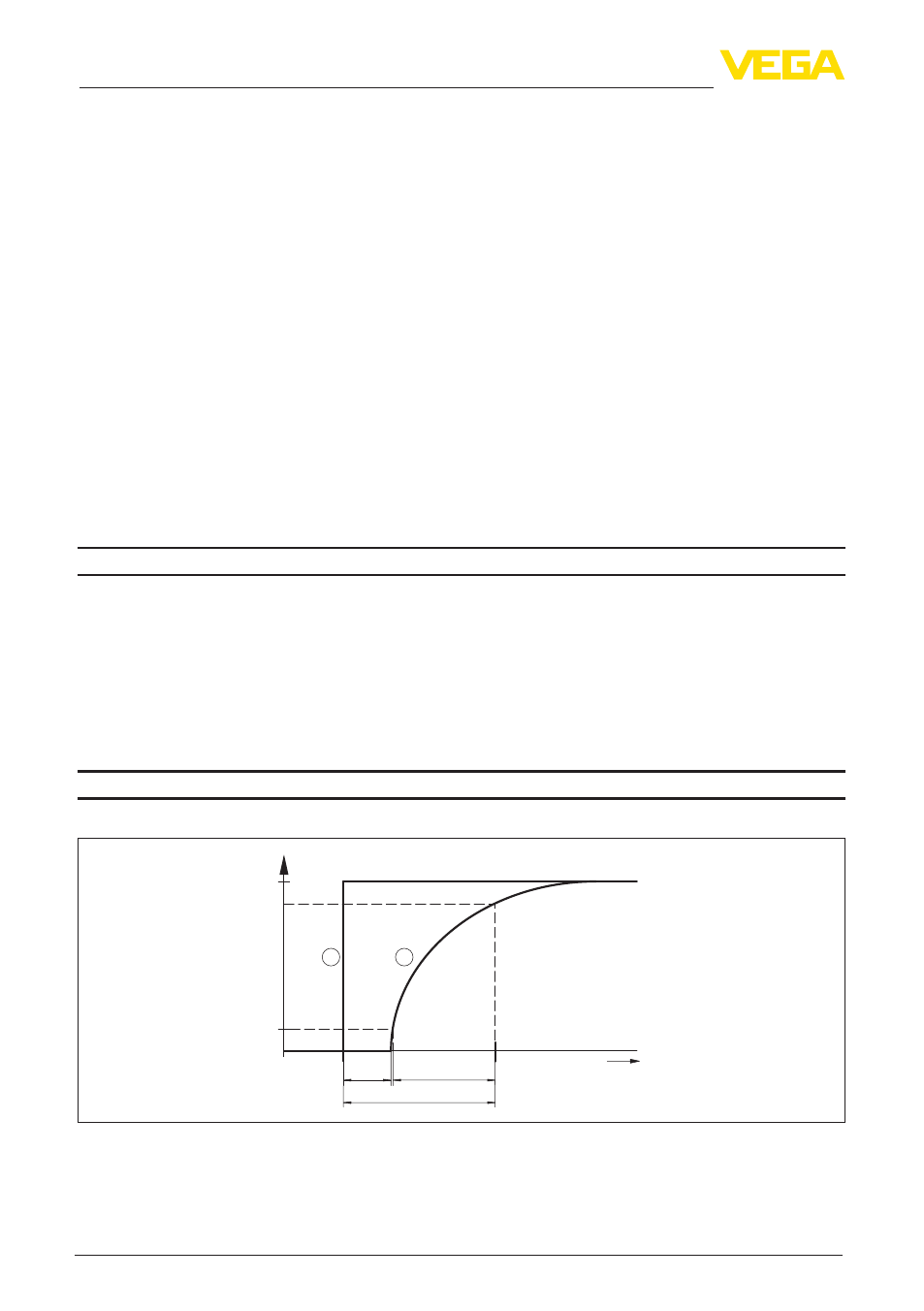

Рис. 19: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
