20
5 Подключение к источнику питания
VEGABAR 54 • 4 … 20 mA
36725-R
U-130320
5.5 Схема подключения выносного корпуса
при исполнении IP 68

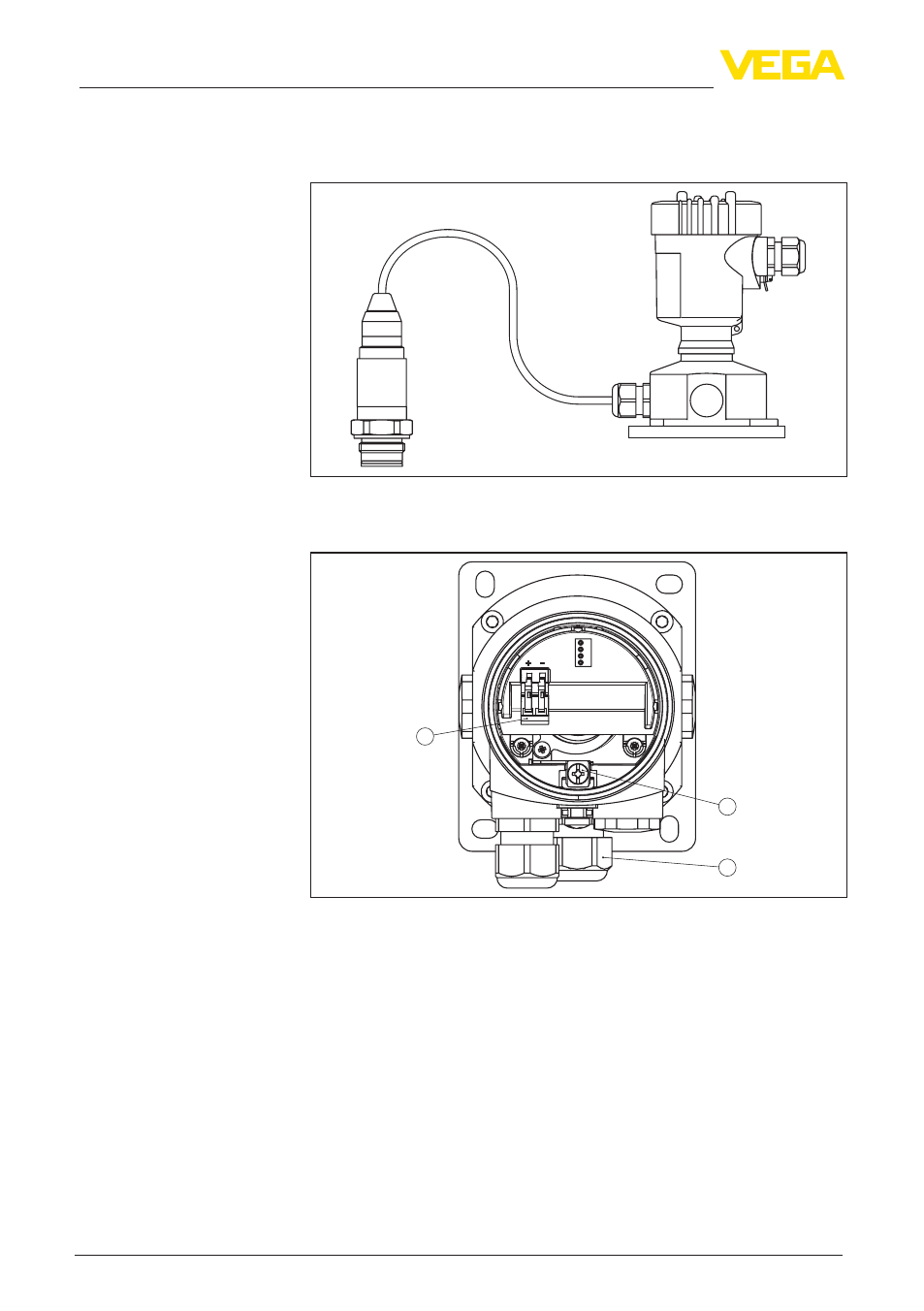

Рис. 11: VEGABAR 54 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
2
3
Display
4...20mA
1 2 1
Рис. 12: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к датчику
Общий обзор
Отсек электроники
и подключения для
питания
