5 Подключение к источнику питания
VEGABAR 54 • 4 … 20 mA/HART - с климатической компенсацией
36727-R
U-130320
I2C
1
1 2

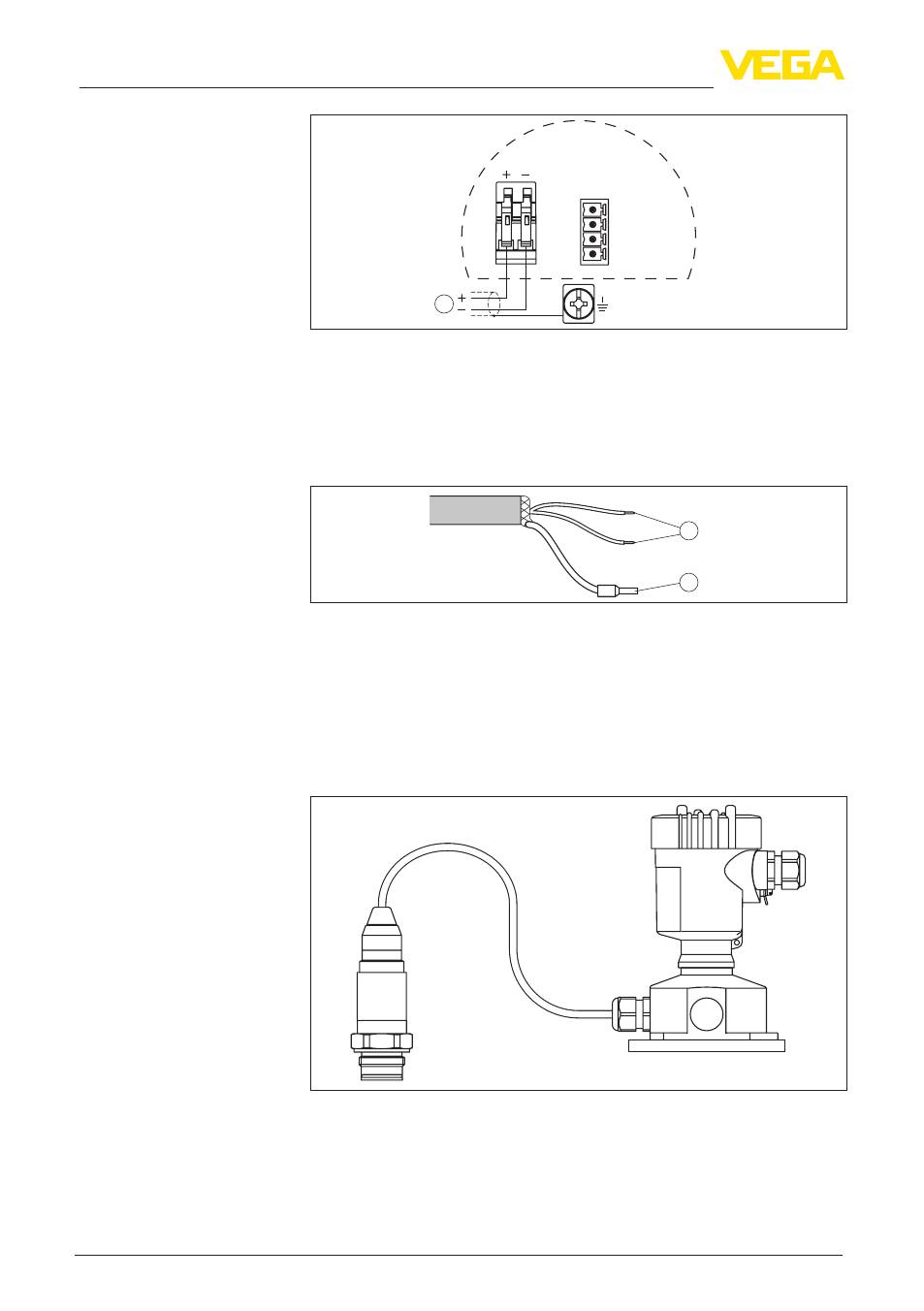

Рис. 13: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 14: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.6 Схема подключения выносного корпуса
при исполнении IP 68
Рис. 15: VEGABAR 54 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
Схема подключения
Назначение прово-
дов соединительного
кабеля
Общий обзор
