20
5 Подключение к источнику питания
VEGABAR 54 • 4 … 20 mA/HART - с климатической компенсацией
36727-R
U-130320
I²C
Display
1 2
5 6 7 8
3
4
1
2

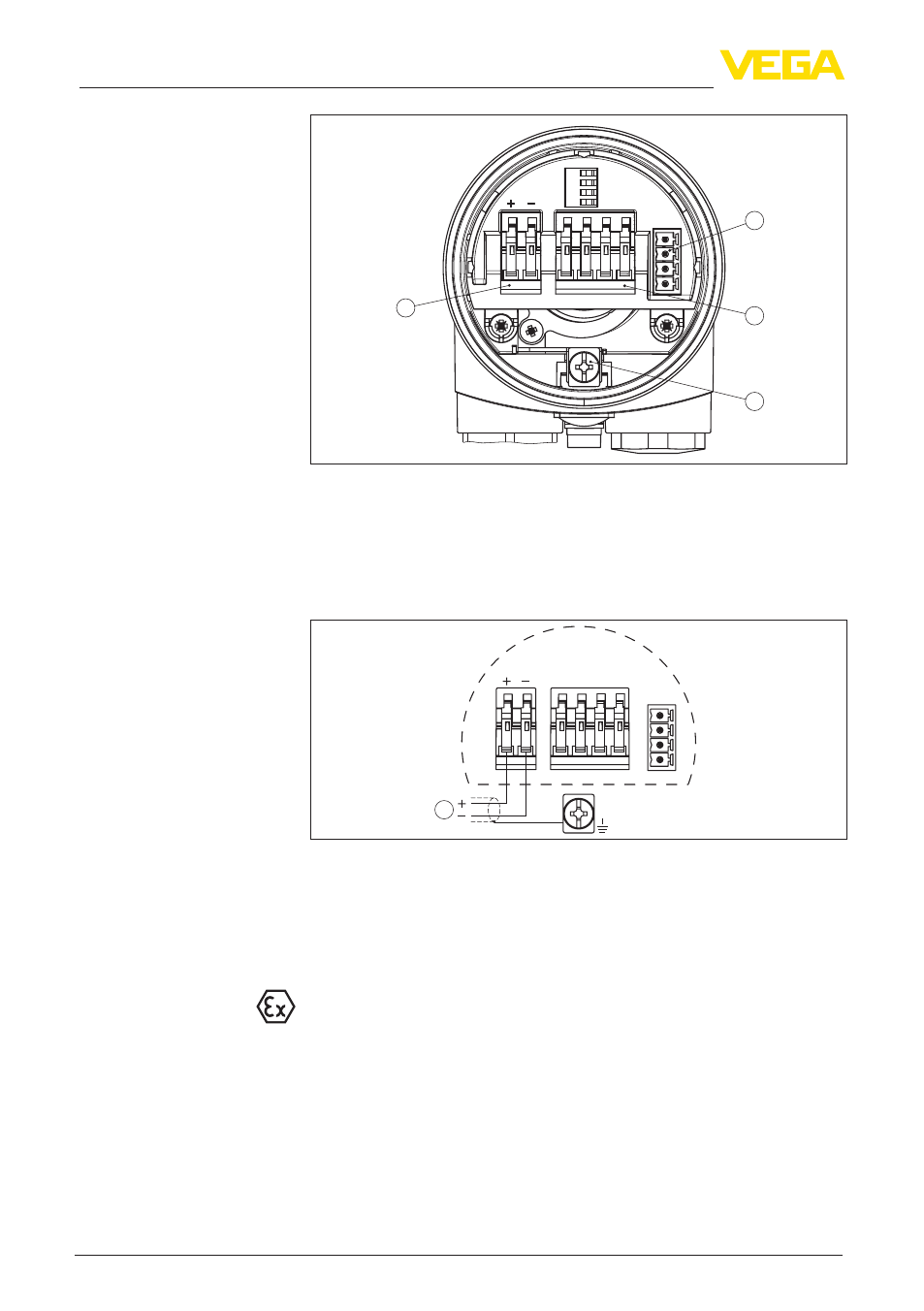

Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
I2C
Display
1
1
2
5
6
7
8
Рис. 10: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
Отсек электроники и
подключения
Схема подключения
