VEGAPULS 65 • 4 … 20 mA/HART - четырехпроводный
36516-R
U-121123
VEGAPULS 65, фланцевое исполнение
ø 33 mm
(1.30")
395 mm (15.55"
)
120 mm (4.72"
)
270 mm (10.63"
)
545 mm (21.46"
)
94 mm (3.70"
)
2 mm (0.08"
)

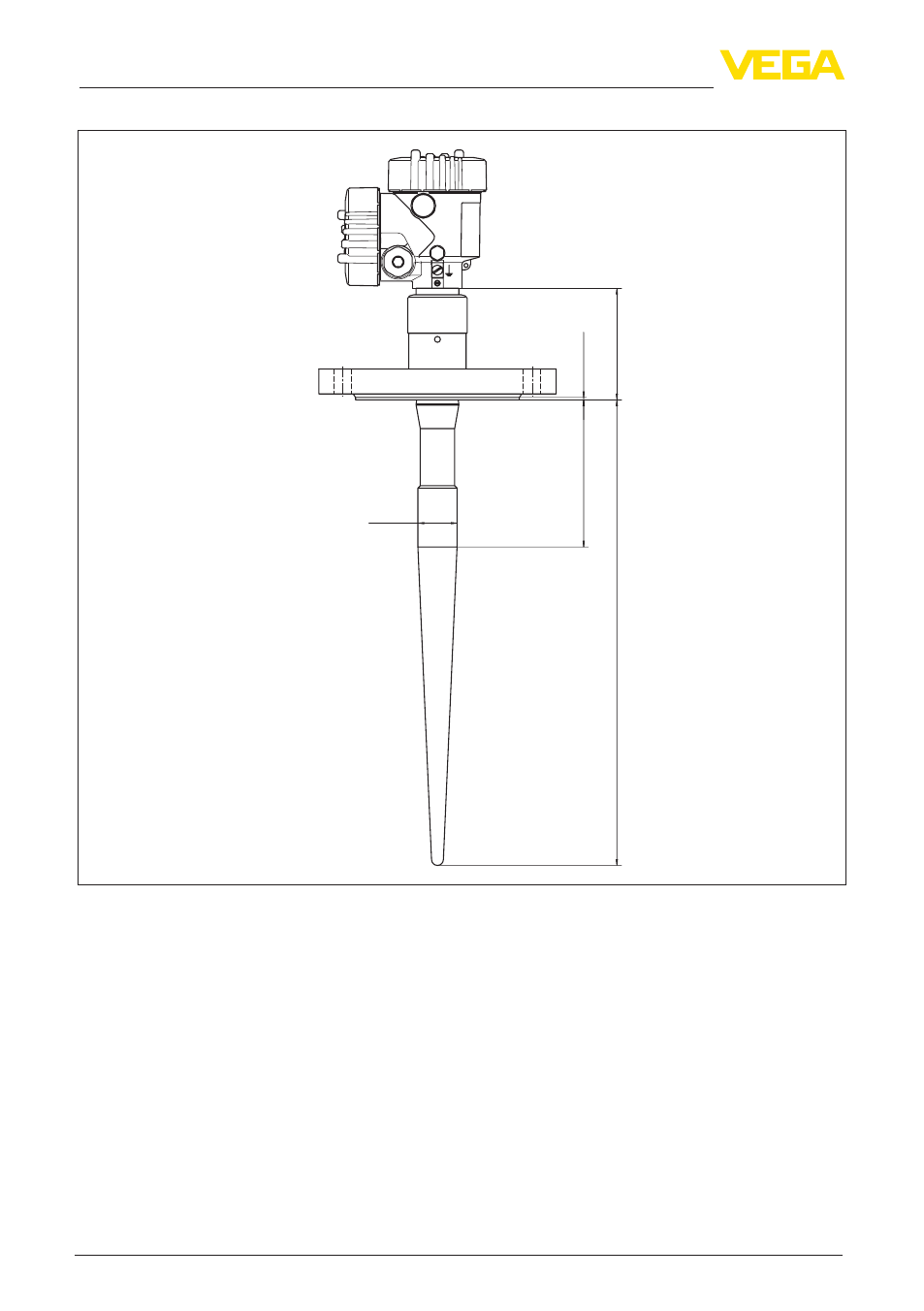

Рис. 43: VEGAPULS 65 во фланцевом исполнении для патрубков высотой 100 мм (неактивная длина
120 мм) или 250 мм (неактивная длина 270 мм)
