11 Приложение

VEGAPULS 65 • 4 … 20 mA/HART - четырехпроводный

36516-R

U-121123

Входная величина
Измеряемая величина

Измеряемой величиной является расстояние между

присоединением датчика и поверхностью продук-

та. Базовой плоскостью является уплотнительная

поверхность на шестиграннике присоединения или

нижняя сторона фланца.

3

4

2

1

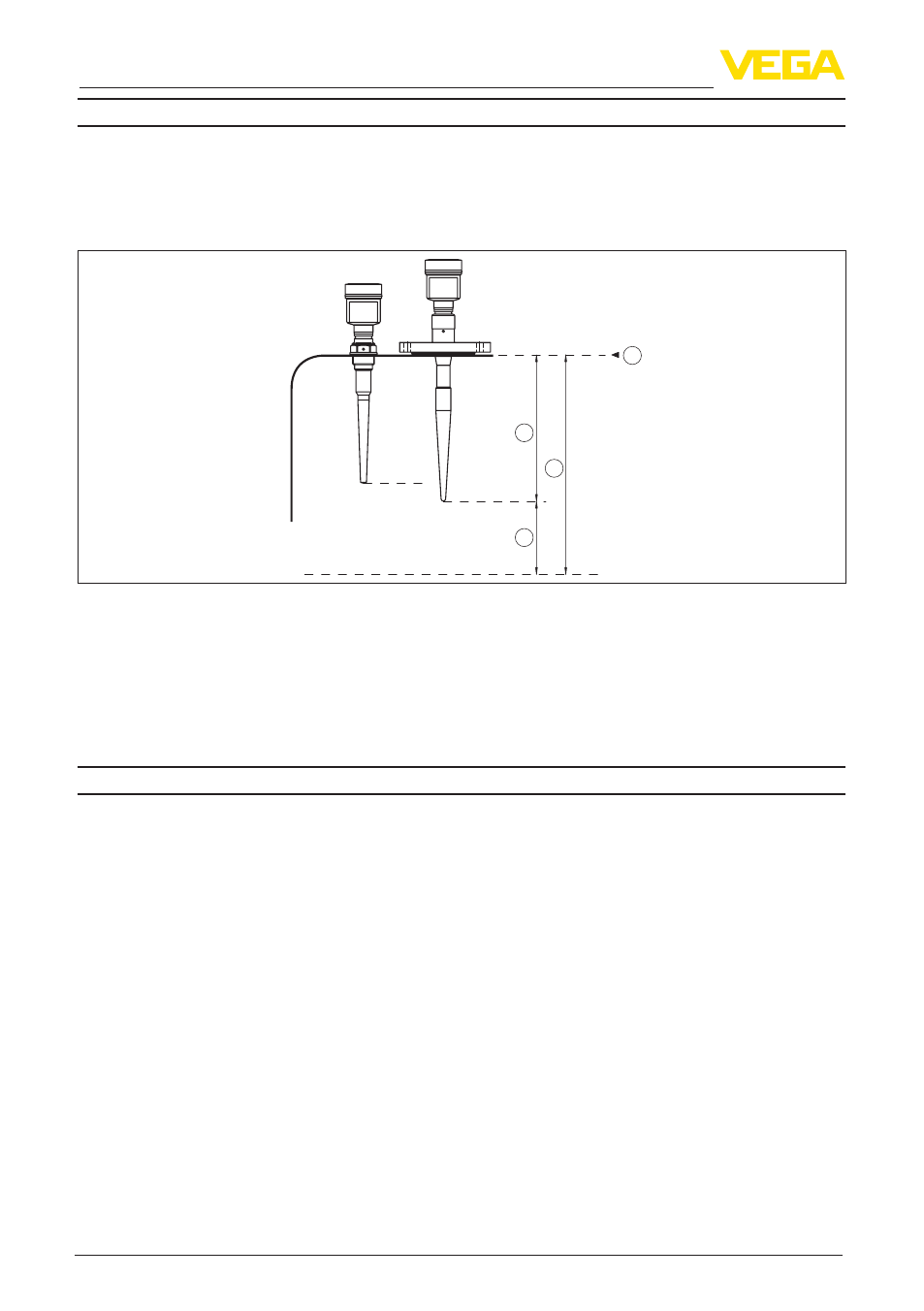

Рис. 39: Данные для входной величины
1 Базовая плоскость

2 Измеряемая величина, макс. диапазон измерения

3 Длина антенны

4 Полезный диапазон измерения

Макс. диапазон измерения

35 m (114.83 ft)

Рекомендуемый диапазон измерения до 10 м (32.81 ft)
Выходная величина
Выходные сигналы

4 … 20 mA/HART - активный; 4 … 20 mA/HART -

пассивный

Напряжение на клеммах (пассивный

режим)

9 … 30 V DC

Защита при коротком замыкании

Имеется

Развязка по напряжению

Имеется

Разрешающая способность сигнала

0,3 µA

Сигнал неисправности - токовый вы-

ход (устанавливаемый)

Значение mA не изменяется, 20,5 mA, 22 mA,

< 3,6 mA

Макс. выходной ток

22 mA

Пусковой ток

≤ 3,6 mA

Нагрузка (4 … 20 mA/HART - актив-

ный)

< 500 Ω

Демпфирование (63 % входной вели-

чины)

0 … 999 с, устанавливаемое

Выходные значения HART

Ʋ PV (Primary Value)

Расстояние до уровня
