9 Приложение
VEGASWING 51 • - транзистор (PNP)
40552-R
U-130417
9.2 Размеры
VEGASWING 51, стандартное исполнение - резьба G½ A, ½ NPT
156 mm (6.14"
)
163 mm (6.42"
)
35 mm (1.38"
)
42 mm (1.65"
)
27 mm
(1.06")
SW 32 mm
(1.26")
36 mm
(1.42")
28 mm
(1.1")
38 mm (1.5")
65 mm (2.56"
)
10 mm (0.39"
)
ø 31,7 mm
(1.25")
ø 17 mm
(0.67")
G
1
/
2
A,
1
/
2
" NPT
1
2
3
130,5 mm (5.14"
)
42 mm
(1.65")
M12 x 1

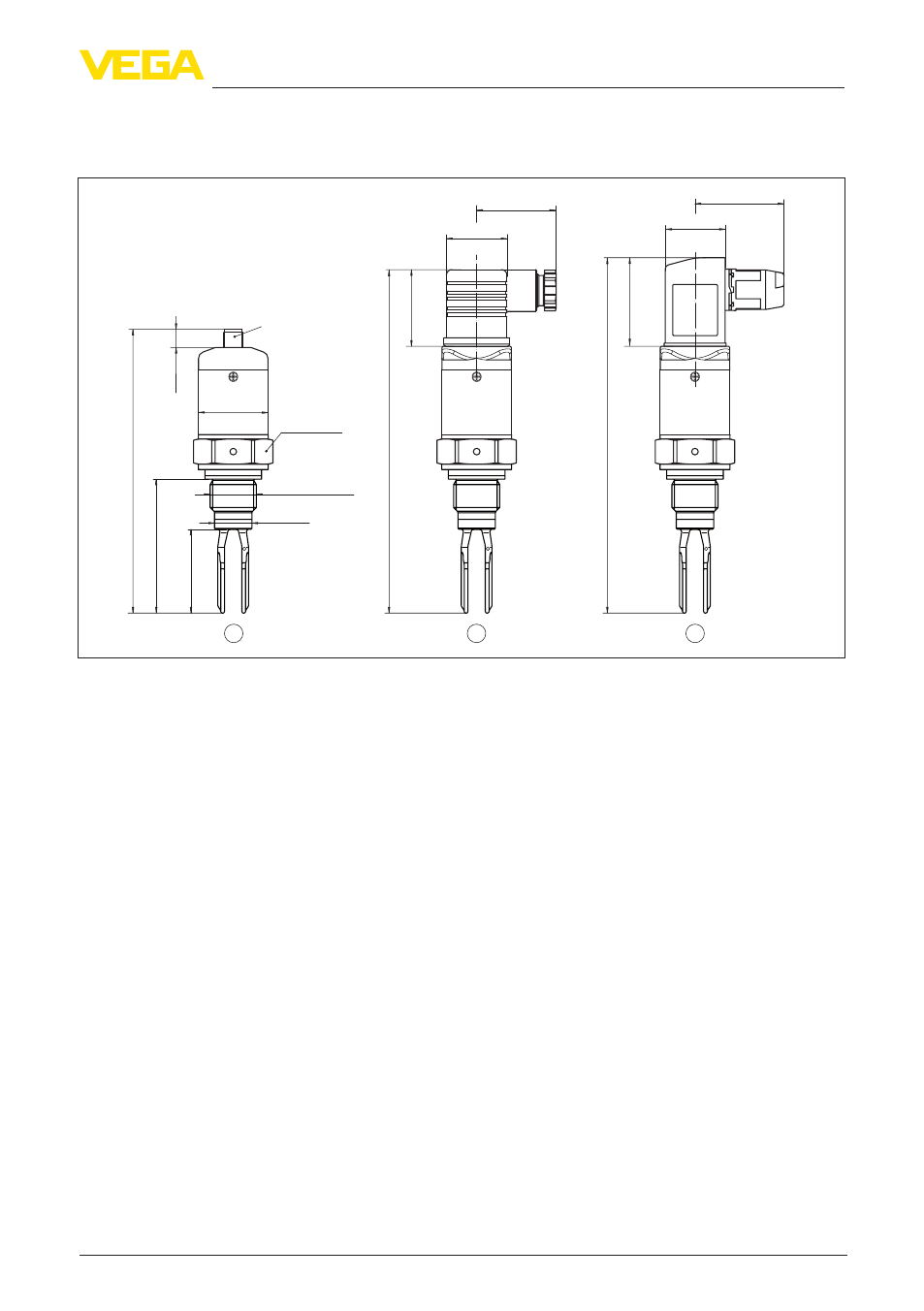

Рис. 32: VEGASWING 51, стандартное исполнение - резьба G½ A, ½ NPT
1 Резьба G½ A (DIN ISO 228/1), ½ NPT (M12 x 1)
1)
2 Резьба G½ A (DIN ISO 228/1), ½ NPT (разъем ISO 4400)
3 Резьба G½ A (DIN ISO 228/1), ½ NPT (Разъем ISO 4400 - технология режущего контакта)
1)
Следует учитывать увеличение общей длины при штекерном соединении.
