5 Подключение к источнику питания
VEGASWING 51 • - транзистор (PNP)
40552-R
U-130417
1
2
3
4
5

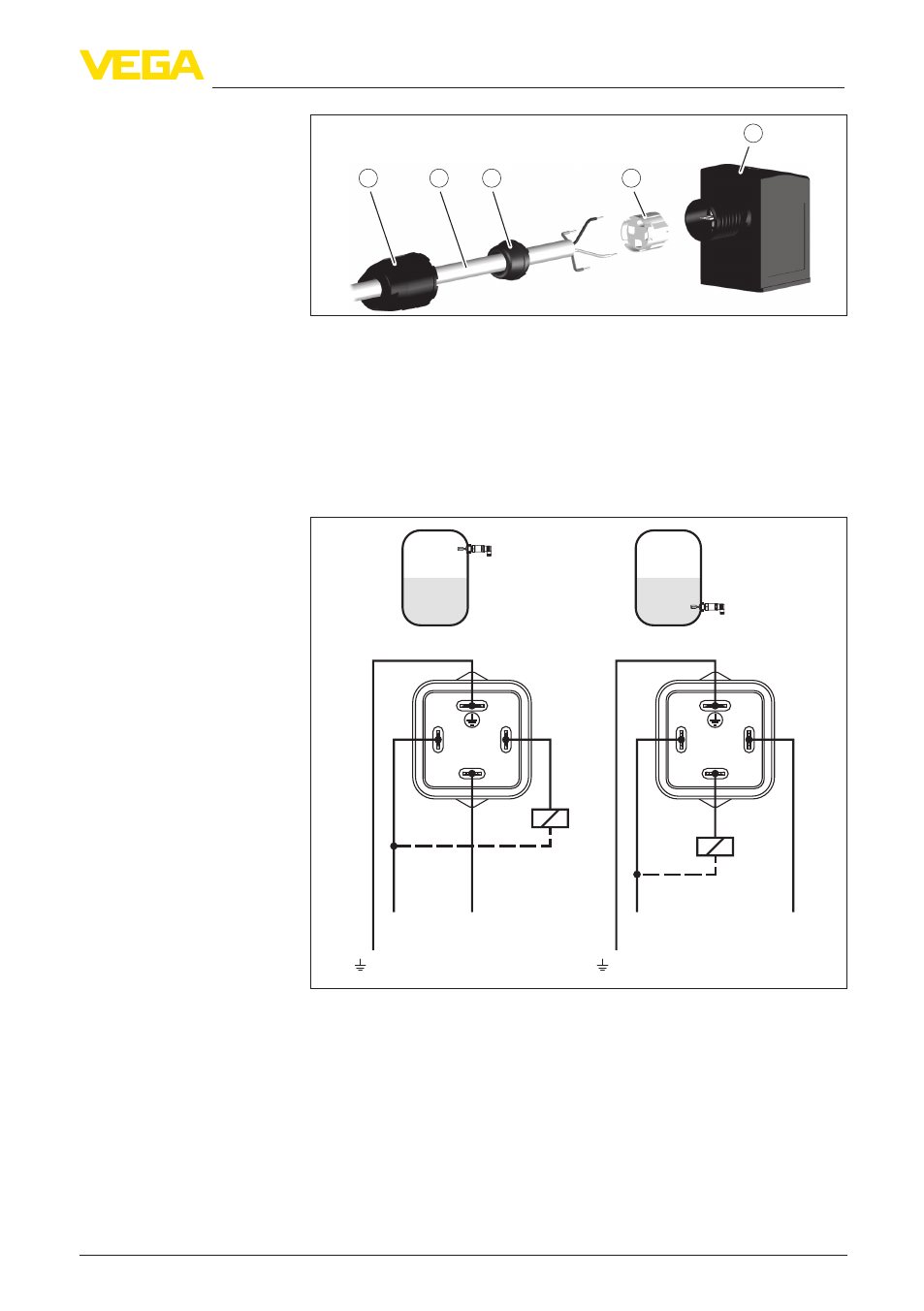

Рис. 8: Подключение через разъем ISO 4400 - технология режущего
контакта
1 Накидная гайка
2 Кабель
3 Уплотнительное кольцо
4 Зажимная вставка
5 Корпус разъема
Для подключения к бинарным входам ПЛК.
Max.
Min.
3
2
1
3
2
1
-
+
R
L
R
L
-
+
PA
PA
Рис. 9: Схема подключения - транзисторный выход, с разъемом ISO 4400
PA Выравнивание потенциалов
R
L
Сопротивление нагрузки (контактор, реле и т.п.)
Транзисторный выход
