– 4 –
Более подробную информацию смотрите на страницах,
указанных в скобках.
Передняя панель
1 Держатель дисков
2 Кнопка STANDBY/ON
и лампочка STANDBY
(9, 24, 25)
3 Дистанционный датчик
4 Кнопка ECO (9)
5 Регулятор PRESET + / – (12)
Регулятор
4 / ¢ (поиск назад/поиск вперед) (9,
11, 16 – 18, 22 – 25)
6 Окно дисплея
7 Кнопка и лампочка TAPE
2 3 (9, 19 – 21)
Нажатие этой кнопки приводит также к включению
аппарата.
8 Кнопка и лампочка CD
3¥8 (воспроизведение/пауза)
(9, 16 – 18, 22)
Нажатие этой кнопки приводит также к включению
аппарата.
9 Кнопка и лампочка FM/AM (9, 12)
Нажатие этой кнопки приводит также к включению
аппарата.
p Кнопка и лампочка AUX (9)
Нажатие этой кнопки приводит также к включению
аппарата.
q Кнопки режимов воспроизведения компакт-диска
• Кнопка REPEAT (18)
• Кнопка PROGRAM (17)
• Кнопка RANDOM (18)
w Кнопка CLOCK/TIMER (9, 23 – 26)
e Разъем PHONES (10)
r Кнопки для пользования функцией RDS
• Кнопка DISPLAY MODE (13)
• Кнопка PTY/EON (13, 14)
• Кнопки SELECT + / – (13, 14)
t Кнопка CD REC START (21, 22)
y Кнопка EDIT (22)
u Кассетный держатель деки A (19)
i Кнопка
0 EJECT деки A (19)
o Кнопки и лампочки номера диска (CD1, CD2 и CD3)
(16, 17, 21, 22)
Нажатие одной из этих кнопок приводит также к
включению аппарата.
Продолжение
Окно дисплея
1
2
5
4
6
7
8
3
q
p
9
; Кнопка SET/DISPLAY (9, 11, 12, 17, 22 – 26)
a Кнопки
0 (открытие/закрытие держателя дисков)
(CD1, CD2 и CD3) (15, 16, 18)
Нажатие этой кнопки приводит также к включению
аппарата.
s Кнопка CANCEL/DEMO (8, 9, 17, 19, 22 – 26)
d Регулятор SOUND MODE (10)
f Регулятор SUBWOOFER LEVEL + / – (10)
g Кнопки TUNING + / – (12)
Кнопки
1 / ¡ (быстрая перемотка назад/быстрая
пермотка вперед) (11, 16, 19)
h Регулятор VOLUME + / – (10)
j Кнопка
7 (стоп) (16 – 22, 25)
k Кнопки управления кассетной декой
• Кнопка TAPE A/B (19)
• Кнопка REVERSE MODE (19, 21, 22)
• Кнопка REC START/STOP (20 – 22, 25)
l Кнопка DUBBING (21)
/ Кассетный держатель деки B (19 – 22, 25)
z Кнопка EJECT
0 деки B (19, 20)

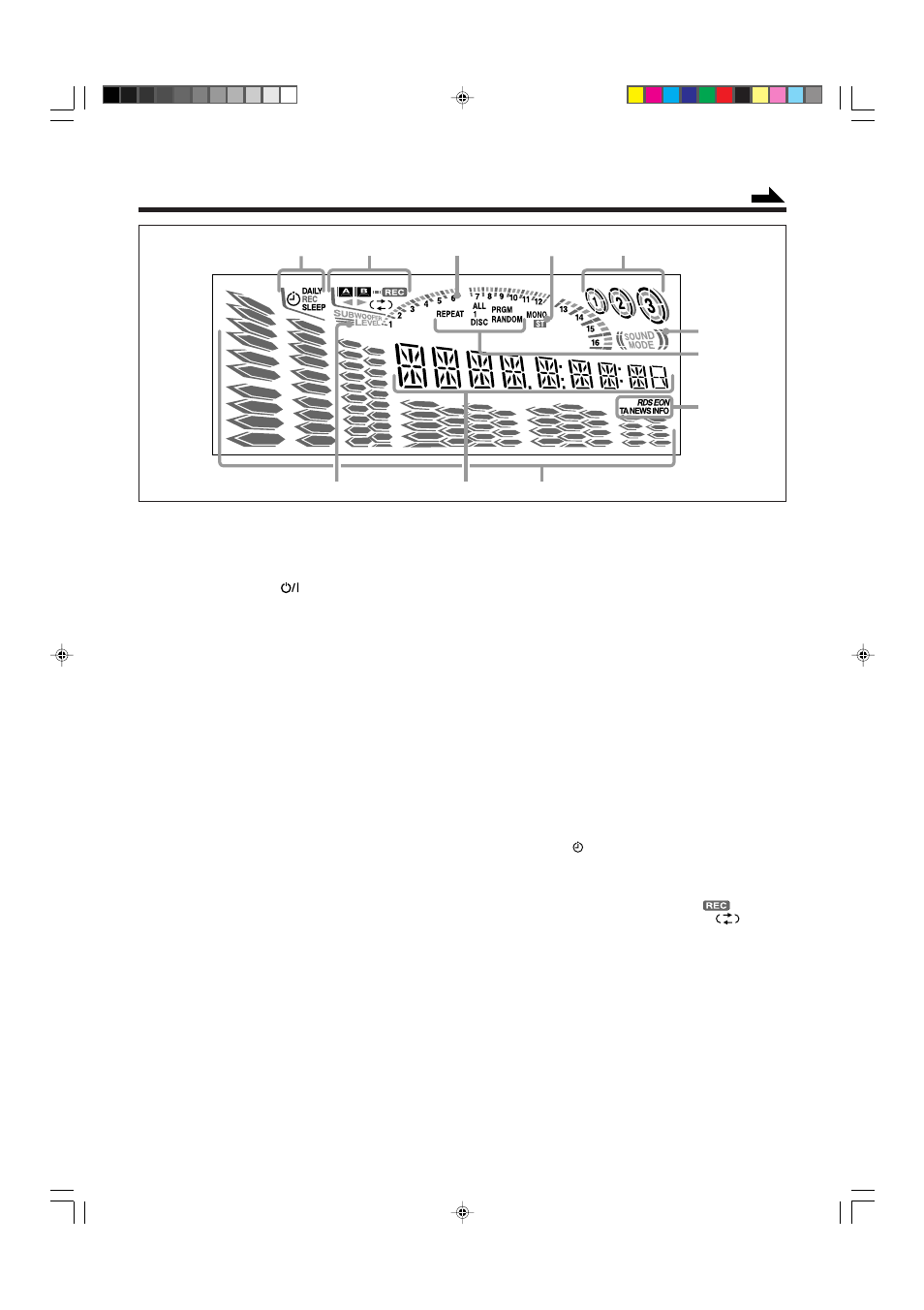

Окно дисплея
1 Индикаторы таймера
• Индикаторы
(таймер), DAILY (ежедневный
таймер), REC (таймер записи) и SLEEP (таймер
засыпания)
2 Индикаторы кассетной деки
• Индикаторы A/B (работающая дека),
(запись),
2 3 (направление воспроизведения) и
(режим
реверса)
3 Индикаторы номера фрагмента компакт-диска (1 – 16)
4 Индикаторы режима радиоприемника
• Индикаторы MONO и ST (стерео)
5 Индикаторы диска
6 Индикатор SOUND MODE
7 Индикаторы режима воспроизведения компакт-диска
• Индикаторы REPEAT (ALL/1/DISC), PRGM
(программа) и RANDOM
8 Индикаторы режимов RDS
• Индикаторы RDS, EON и TA/NEWS/INFO
9 Индикатор SUBWOOFER LEVEL
p Основной дисплей
• Отображение названия источника, частоты и т.д.
q Индикатор уровня аудио сигнала
