– 7 –

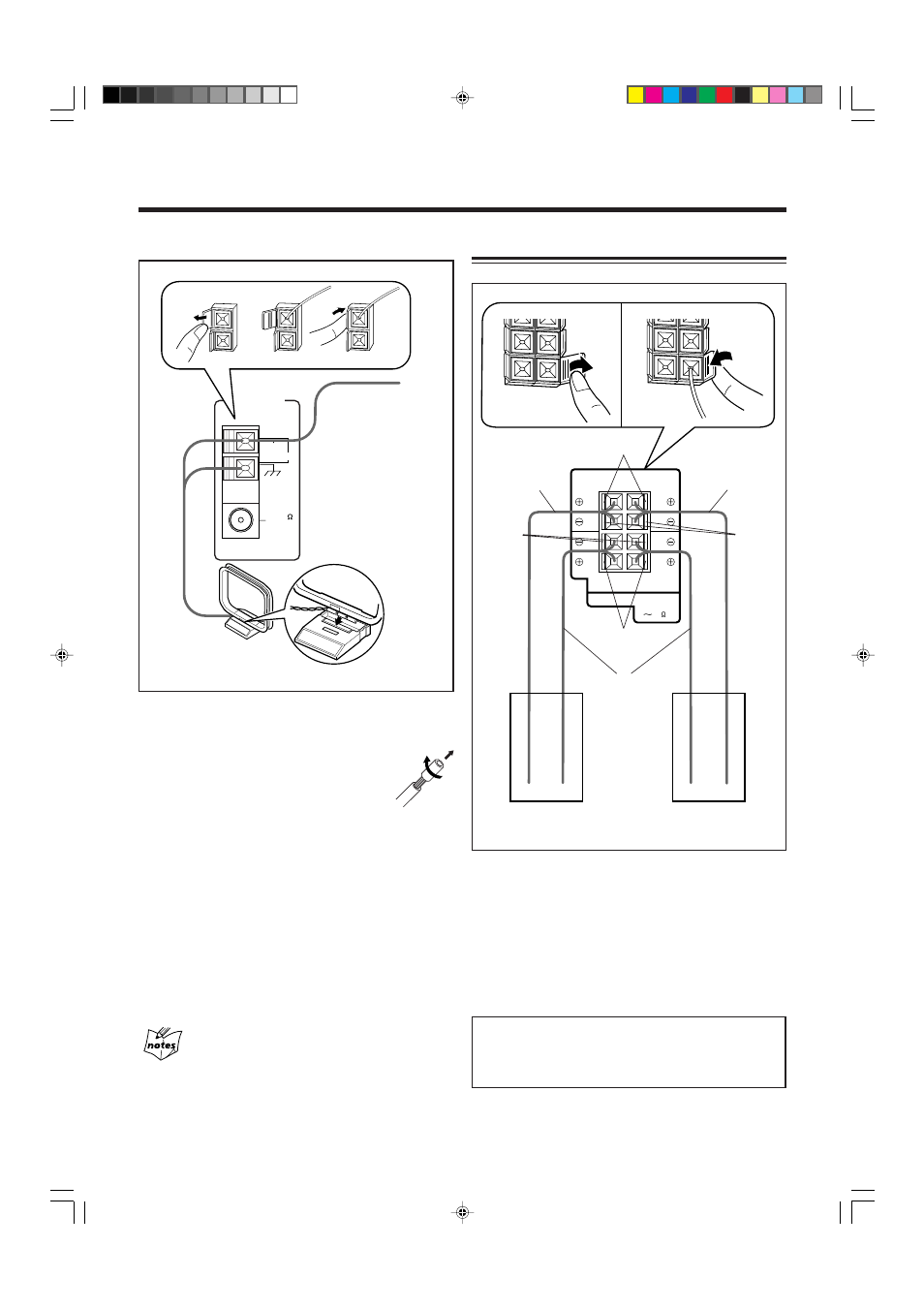

1 Вставьте контурную АМ (MW/LW) антенну
в разъемы AM LOOP так, как показано на
рисунке.
• Если провод контурной антенны АМ
(MW/LW) имеет виниловое
покрытие, удалите это покрытие,
скрутив виниловую изоляцию так,
как показано на рисунке.
2 Поворачивайте антенну до тех пор, пока не
найдете то ее положение, которое
обеспечивает наилучшее качество приема.
Подключение наружной АМ (MW/LW) антенны
Если качество приема неудовлетворительное, вставьте в
разъем АМ ЕХТ провод с виниловым покрытием и
вытяните его горизонтально. Контурную АМ (MW/LW)
антенну следует оставить подключенной.
Для обеспечения наилучшего качества приема и FM
и АМ (MW/LW) станций
• Проверьте, что провода антенн не касаются других разъемов
и соединительных шнуров.
• Старайтесь, чтобы антенны были расположены как можно
дальше от металлических деталей аппарата, соединительных
шнуров и шнура питания.
AM (MW/LW) aнтеннa
Провод с
виниловым
покрытием (не
входит в комплект)
Контурная АМ (MW/LW)
антенна (входит в
комплект)
COAXIAL
ANTENNA
AM LOOP
FM 75
AM EXT 1
2
Подключение динамиков
SUBWOOFERS
MAIN
SPEAKERS
CAUTION: SPEAKER
IMPEDANCE
6
16
LEFT
LEFT
RIGHT
RIGHT
Синий
1 3
Черный
Красный
Шнуры
динамиков
(синий/черный)
К правому
динамику
К левому
динамику
Шнуры
динамиков
(красный/черный)
Шнуры
динамиков
(красный/черный)
Черный
2
1 Откройте разъем динамика на задней
панели аппарата.
2 Вставьте конец шнура динамика в разъем.
Соблюдайте полярность разъемов динамиков: Красный
(+) к красному (+), а черный (–) к черному (–); синий
(+) к синему (+), а черный (–) к черному (–).
3 Закройте разъем динамика.
ВНИМАНИЕ: Используйте только те динамики, полное
сопротивление которых соответствует полному
сопротивлению, указанному на разъемах динамиков
на задней панели аппарата.
