10 Приложение
VEGABAR 53 • Foundation Fieldbus
36724-R
U-130320
– Process temperature. Selected as input to AIFB by setting 'Channel' = 4. Unit derives from
'Temperature.unit'
•
temperature_unit
– Unit code of 'Temperature', 'Max/Min_peak_temperature_value'
– °C, °F, K, °R
•
max_peak_temperature_value
– Holds the maximum process temperature. Write access resets to current value. Unit derives
from 'Temperature.unit'
– Write access resets to current value
•
min_peak_temperature_value
– Holds the minimum process temperature. Write access resets to current value. Unit derives
from 'Temperature.unit'
– Write access resets to current value
10.3 Размеры
Устройства с выходом 4 … 20 mA не имеют двухкамерного исполнения корпуса
Корпуса в исполнении IP 66/IP 67
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT

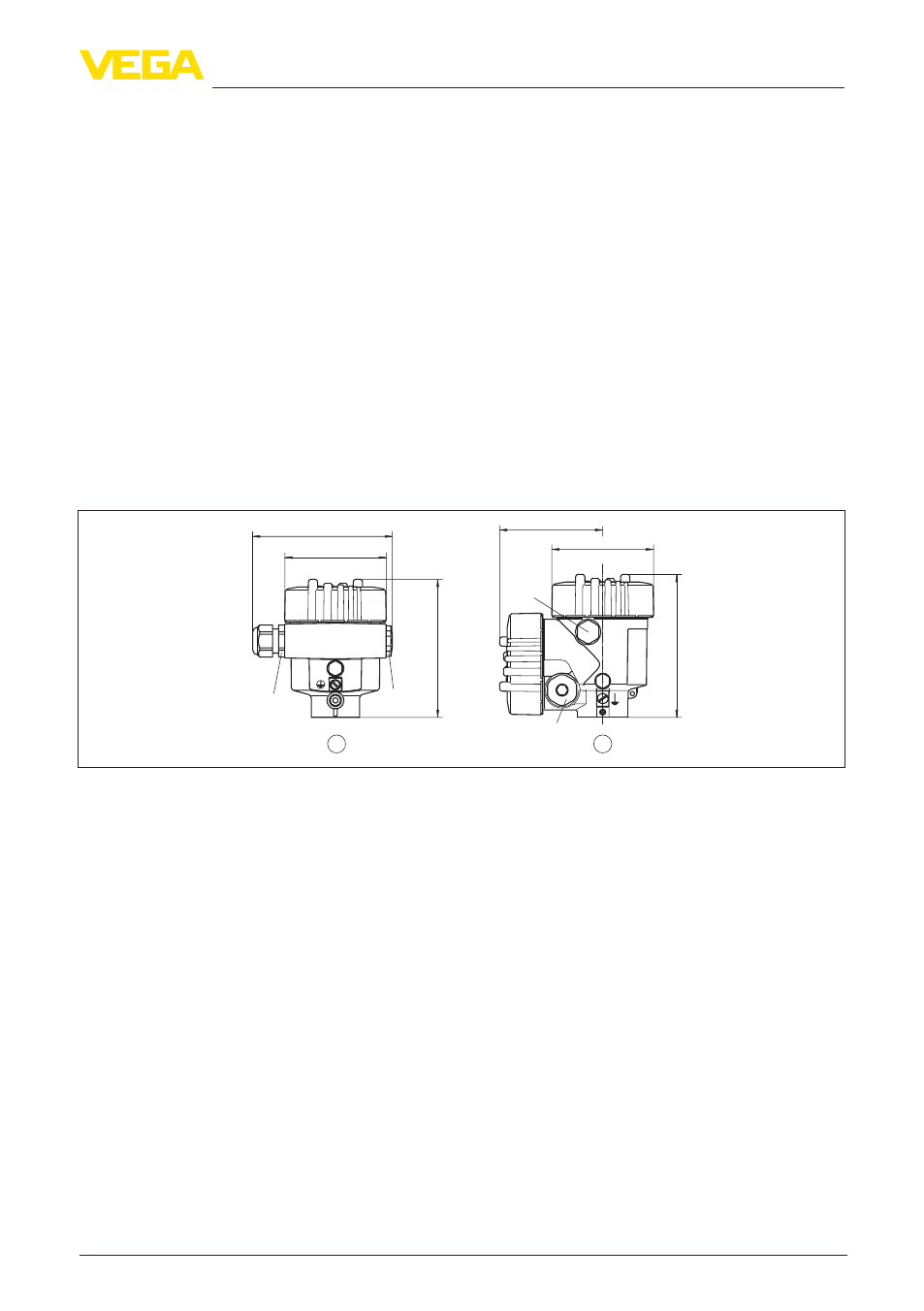

Рис. 30: Корпус в исполнении IP 66/IP 67 (с установленным модулем индикации и настройки корпус выше
на 9 мм)
