10 Приложение
VEGABAR 53 • Foundation Fieldbus
36724-R
U-130320
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

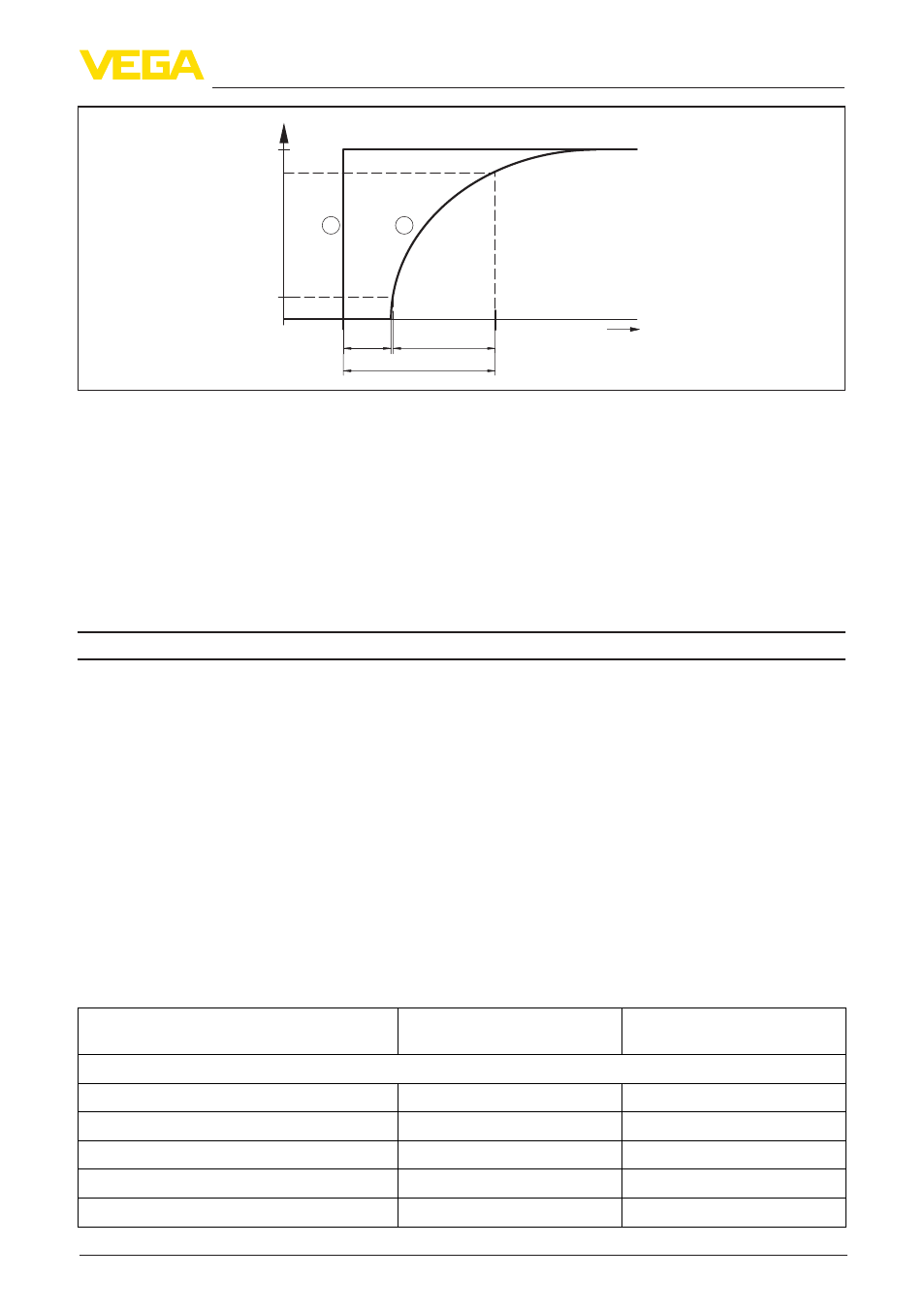

Рис. 26: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Входная величина
Установка
Диапазон установки Min./Max. относительно номинального диапазона:
Ʋ Min.
-5 … +95 %
Ʋ Max.
-5 … +105 %
Диапазон установки нуля/диапазона относительно номинального диапазона:
Ʋ Нуль
-5 … +95 %
Ʋ Span
-5 … +105 %
Рекомендуемое макс. изменение
номинального диапазона
10 : 1 (без ограничения)
Номинальный диапазон измерения и стойкость к перегрузке в bar/kPa
Данные приведены обзорно и зависят от измерительной ячейки. Возможны ограничения
из-за материала и типа присоединения. Действуют всегда данные, указанные на типовой
табличке.
Номинальный диапазон измерения
Стойкость к перегрузкам
(макс. давление)
Стойкость к перегрузкам
(мин. давление)
Избыточное давление
0 … +0,4 bar/0 … +40 kPa
+2 bar/+200 kPa
-1 bar/-100 kPa
0 … +1,6 bar/0 … +160 kPa
+10 bar/+1000 kPa
-1 bar/-100 kPa
0 … +16 bar/0 … +1,6 MPa
+80 bar/+8 MPa
-1 bar/-100 kPa
0 … +40 bar/0 … +4 MPa
+80 bar/+8 MPa
-1 bar/-100 kPa
0 … +100 bar/0 … +10 MPa
+200 bar/+20 MPa
-1 bar/-100 kPa
