10 Приложение
VEGABAR 55 • Profibus PA - с климатической компенсацией
39442-R
U-130320
Алюминиевый корпус
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT

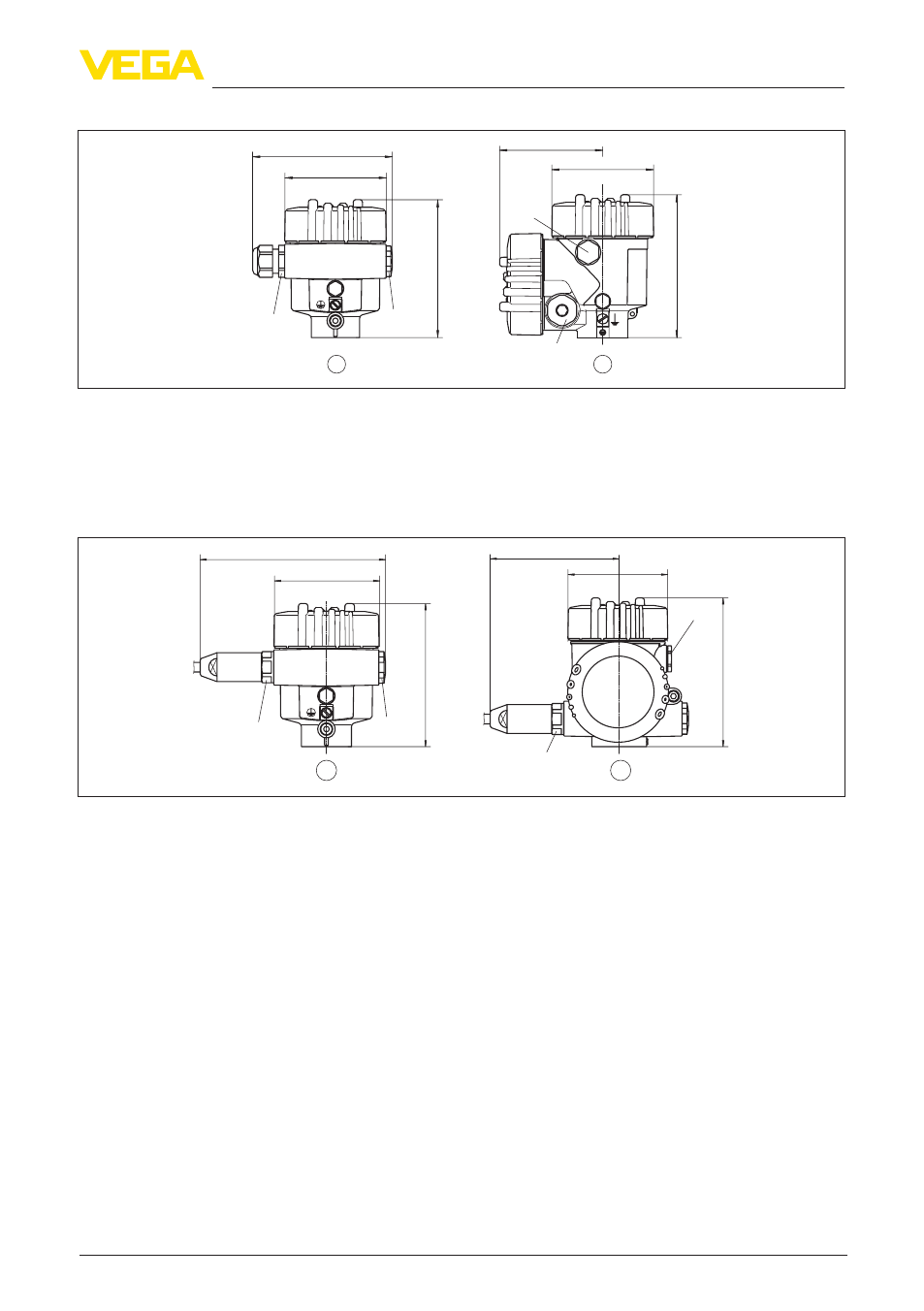

Рис. 37: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус со степенью защиты IP 66/IP 68 (1 bar)
120 mm (4.72"
)
~ 105 mm (4.13")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
ø 84 mm
(3.31")
M20x1,5/
½ NPT
M16x1,5
2
M20x1,5
M20x1,5
1
Рис. 38: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
